Шарнирный подшипник GEP 220 FS

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

• Удельный коэффициент статической нагрузки K0 - 120 н/мм²;
• Удельный коэффициент динамической нагрузки K - 80 н/мм²;

Прочие характеристики:

• rb max. - 1 мм;
• b - 13.5 мм;
• da min. - 232 мм;
• b1 - 13.5 мм;
• M - 6 мм;
• dk - 290 мм;
• Da max. - 304 мм;
• Материальная константа KM - 1055;
• Размеры. мм - 320x220x155;
• Размер (r1 min.) - 1.1 мм;
• Размер (r2 min.) - 1.1 мм;
• Размер сопряженных деталей (da max) - 245 мм;
• Размер сопряженных деталей (ra max.) - 1 мм;
• Da min. - 270 мм;

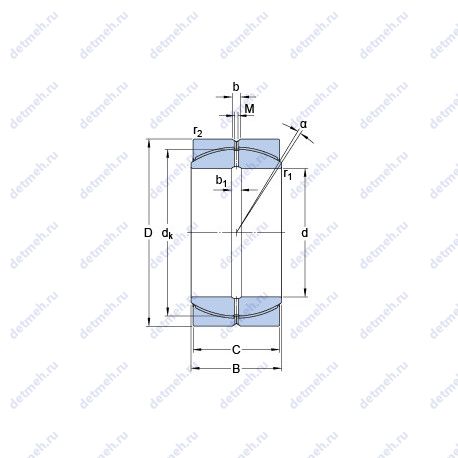

Габаритные и посадочные размеры:

• Угол наклона (α) - 2°;
• d (мм) Внутренний диаметр - 220;
• D (мм) Наружный диаметр - 320;
• m (кг) Масса - 45.8;
• В (мм) Ширина - 155;
• C (мм) Ширина наружного кольца - 148;
• Внутренний диаметр (d) - 220 мм;
• Внутренний диаметр - 320 мм;
• Внешний диаметр - 220 мм;
• Высота. мм - 155;
• Ширина наружной обоймы (C) - 148 мм;
• Масса - 45.8 кг;
• Наружный диаметр (D) - 320 мм;
• Ширина (высота) (B) - 155 мм;

Пропускная способность:

• Co (kN) Грузоподъемность статическая - 4550;
• C (kN) Грузоподъемность динамическая - 3050;
• Динамическая грузоподъемность (C) - 3050 кн;
• Статическая грузоподъемность (C0) - 4550 кн;

Классификация:

• Обозначение - gep 220 fs;
• Основной тип - шарнирный;
