Подшипник скольжения GEP 140 FS

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

• Удельный коэффициент статической нагрузки K0 - 120 н/мм²;
• Удельный коэффициент динамической нагрузки K - 80 н/мм²;

Прочие характеристики:

• rb max. - 1 мм;
• b - 7.5 мм;
• da min. - 148 мм;
• b1 - 7.5 мм;
• M - 4 мм;
• dk - 185 мм;
• Da max. - 200 мм;
• Материальная константа KM - 1055;
• Размеры. мм - 210x140x100;
• Размер (r1 min.) - 1 мм;
• Размер (r2 min.) - 1 мм;
• Размер сопряженных деталей (da max) - 155 мм;
• Размер сопряженных деталей (ra max.) - 1 мм;
• Da min. - 173 мм;

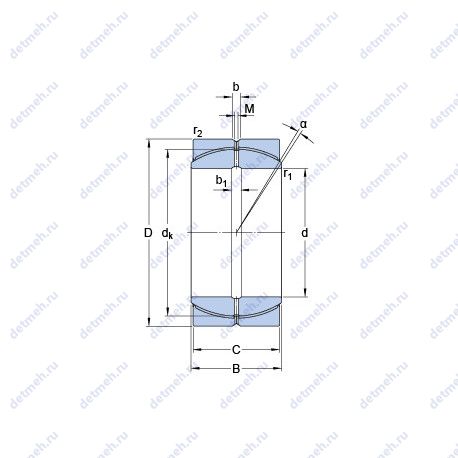

Габаритные и посадочные размеры:

• Угол наклона (α) - 2°;
• d (мм) Внутренний диаметр - 140;
• D (мм) Наружный диаметр - 210;
• m (кг) Масса - 13;
• В (мм) Ширина - 100;
• C (мм) Ширина наружного кольца - 95;
• Внутренний диаметр (d) - 140 мм;
• Внутренний диаметр - 210 мм;
• Внешний диаметр - 140 мм;
• Высота. мм - 100;
• Ширина наружной обоймы (C) - 95 мм;
• Масса - 13 кг;
• Наружный диаметр (D) - 210 мм;
• Ширина (высота) (B) - 100 мм;

Пропускная способность:

• Co (kN) Грузоподъемность статическая - 1800;
• C (kN) Грузоподъемность динамическая - 1200;
• Динамическая грузоподъемность (C) - 1200 кн;
• Статическая грузоподъемность (C0) - 1800 кн;

Классификация:

• Обозначение - gep 140 fs;
• Основной тип - шарнирный;
