Шарнирный подшипник GEP 320 FS

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

• Удельный коэффициент статической нагрузки K0 - 120 н/мм²;
• Удельный коэффициент динамической нагрузки K - 80 н/мм²;

Прочие характеристики:

• rb max. - 3 мм;
• b - 21 мм;
• da min. - 335 мм;
• b1 - 21 мм;
• M - 8 мм;
• dk - 414 мм;
• Da max. - 434 мм;
• Материальная константа KM - 1055;
• Размеры. мм - 460x320x230;
• Размер (r1 min.) - 1.1 мм;
• Размер (r2 min.) - 3 мм;
• Размер сопряженных деталей (da max) - 344 мм;
• Размер сопряженных деталей (ra max.) - 1 мм;
• Da min. - 385 мм;

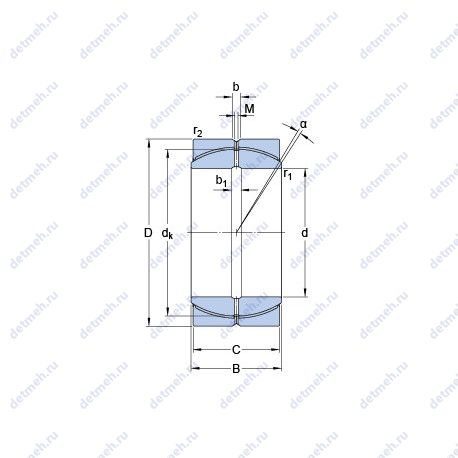

Габаритные и посадочные размеры:

• Угол наклона (α) - 2°;
• d (мм) Внутренний диаметр - 320;
• D (мм) Наружный диаметр - 460;
• m (кг) Масса - 135;
• В (мм) Ширина - 230;
• C (мм) Ширина наружного кольца - 218;
• Внутренний диаметр (d) - 320 мм;
• Внутренний диаметр - 460 мм;
• Внешний диаметр - 320 мм;
• Высота. мм - 230;
• Ширина наружной обоймы (C) - 218 мм;
• Масса - 132 кг;
• Наружный диаметр (D) - 460 мм;
• Ширина (высота) (B) - 230 мм;

Пропускная способность:

• Co (kN) Грузоподъемность статическая - 9650;
• C (kN) Грузоподъемность динамическая - 6400;
• Динамическая грузоподъемность (C) - 6400 кн;
• Статическая грузоподъемность (C0) - 9650 кн;

Классификация:

• Обозначение - gep 320 fs;
• Основной тип - шарнирный;
