Шарнирный подшипник GEM 20 ESX-2LS
Подшипник GEM 20 ESX-2LS — это импортный шарнирный подшипник, обозначение основновного исполнения 20, размер 20*35*24 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 20 мм
Наружный диаметр: 35 мм
Ширина: 24 мм
Масса: 0.073 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс GEM — Метрический радиальный сферический подшипник скольжения с цилиндрическим выступом с обеих сторон внутреннего кольца. Суффикс ES — Требует обслуживания, смазывается через отверстие или пресс-масленку в корпусе и через вал Суффикс 2LS — Уплотнения типа LS с двух сторон подшипника Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника GEM 20 ESX-2LS
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Прочие характеристики:
- da min.: 23 мм
- Размер (r2 min.): 0.3 мм
- Размер сопряженных деталей (da max): 24 мм
- Размер сопряженных деталей (ra max.): 0.3 мм
- Размер (d1): 24 мм
- Da min.: 30.9 мм
- Da max.: 33.2 мм
- rb max.: 0.3 мм
- b: 3.1 мм
- Размер (r1 min.): 0.3 мм
- b1: 3.1 мм
- M: 2 мм
- dk: 29 мм
- Материальная константа KM: 330
- Размеры. мм: 20x35x24, 35x20x24

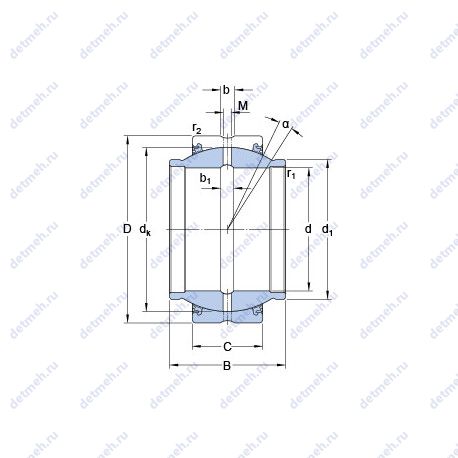

Габаритные и посадочные размеры:
- Угол наклона (α): 6°
- Ширина (высота) (B): 24 мм
- Внутренний диаметр (d): 20 мм
- Наружный диаметр (D): 35 мм
- Масса: 0.073 кг
- Ширина наружной обоймы (C): 12 мм
- Высота. мм: 24
- Внешний диаметр: 35 мм
- Внутренний диаметр: 20 мм
Исходные данные для расчета:
- Удельный коэффициент динамической нагрузки K: 150 н/мм²
- Удельный коэффициент статической нагрузки K0: 500 н/мм²
Классификация:
- Основной тип: шарнирный
- Обозначение: gem 20 esx-2ls
Пропускная способность:
- Статическая грузоподъемность (C0): 146 кн
- Динамическая грузоподъемность (C): 44 кн
В таблице приведены основные размеры подшипника GEM 20 ESX-2LS, технические характеристики и номинальные значения.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| GEEM20ES-2RS | 20 | 35 | 24 | |||
| GEM20ES-2LS | 20 | 35 | 24 |
