Шарнирный подшипник GEM 70 ESX-2LS

Подшипник GEM 70 ESX-2LS — это импортный шарнирный подшипник, обозначение основновного исполнения 70, размер 70*105*65 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 70 мм
Наружный диаметр: 105 мм
Ширина: 65 мм
Масса: 1.59 кг

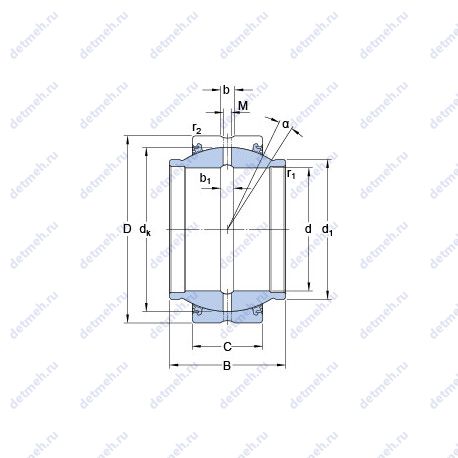

Подшипник GEM 70 ESX-2LS чертеж — Чертеж подшипника GEM 70 ESX-2LS

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс GEM — Метрический радиальный сферический подшипник скольжения с цилиндрическим выступом с обеих сторон внутреннего кольца. Суффикс ES — Требует обслуживания, смазывается через отверстие или пресс-масленку в корпусе и через вал Суффикс 2LS — Уплотнения типа LS с двух сторон подшипника Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Взаимозаменяемость

Таблица размеров и характеристик подшипника GEM 70 ESX-2LS

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер сопряженных деталей (da max) - 78 мм;
Материальная константа KM - 330;
dk - 92 мм;
M - 4 мм;
b1 - 7.7 мм;
da min. - 75.7 мм;
b - 7.7 мм;
rb max. - 1 мм;
Da max. - 99 мм;
Da min. - 92 мм;
Размер (d1) - 78 мм;
Размер сопряженных деталей (ra max.) - 0.6 мм;
Размер (r2 min.) - 1 мм;
Размер (r1 min.) - 0.6 мм;
Размеры. мм - 105x70x65;

Исходные данные для расчета:

Удельный коэффициент статической нагрузки K0 - 500 н/мм²;
Удельный коэффициент динамической нагрузки K - 150 н/мм²;

Габаритные и посадочные размеры:

Угол наклона (α) - 4°;
Ширина (высота) (B) - 65 мм;
Внутренний диаметр (d) - 70 мм;
Наружный диаметр (D) - 105 мм;
Масса - 1.59 кг;
Ширина наружной обоймы (C) - 40 мм;
Высота. мм - 65;
Внешний диаметр - 70 мм;
Внутренний диаметр - 105 мм;

Классификация:

Основной тип - шарнирный;
Обозначение - gem 70 esx-2ls;

Пропускная способность:

Статическая грузоподъемность (C0) - 1560 кн;
Динамическая грузоподъемность (C) - 465 кн;

В таблице приведены основные размеры подшипника GEM 70 ESX-2LS, технические характеристики и номинальные значения.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм
GEEM70ES-2RS	70	105	65
GE70-HO-2RS	70	105	65
GEM70ES-2LS	70	105	65
