Подшипник скольжения GEP 180 FS
Подшипник GEP 180 FS — это импортный шарнирный подшипник, обозначение основновного исполнения 180, размер 180*260*128 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 180 мм
Наружный диаметр: 260 мм
Ширина: 128 мм
Масса: 24.4 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс GEP — Метрический радиальный сферический подшипник скольжения не требующий технического обслуживания с композитом PTFE на твердой хромированной или стальной поверхности. Суффикс F — Механически обработанный сепаратор из стали или специального чугуна
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

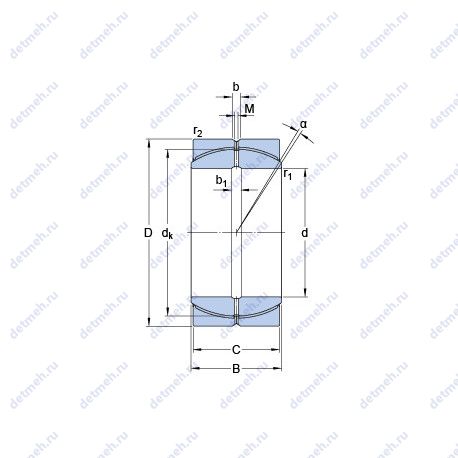

Таблица размеров и характеристик подшипника GEP 180 FS
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Исходные данные для расчета:
- Удельный коэффициент динамической нагрузки K - 80 н/мм²;
- Удельный коэффициент статической нагрузки K0 - 120 н/мм²;
Прочие характеристики:
- Da min. - 224 мм;
- Da max. - 246 мм;
- rb max. - 1 мм;
- b - 7.5 мм;
- da min. - 191 мм;
- b1 - 7.5 мм;
- M - 4 мм;
- dk - 240 мм;
- Размер сопряженных деталей (ra max.) - 1 мм;
- Материальная константа KM - 1055;
- Размеры. мм - 180x260x128, 260x180x128;
- Размер (r1 min.) - 1.1 мм;
- Размер (r2 min.) - 1.1 мм;
- Размер сопряженных деталей (da max) - 203 мм;
Габаритные и посадочные размеры:
- Угол наклона (α) - 2°;
- d (мм) Внутренний диаметр - 180;
- D (мм) Наружный диаметр - 260;
- m (кг) Масса - 24.4;
- В (мм) Ширина - 128;
- C (мм) Ширина наружного кольца - 122;
- Масса - 24.4 кг;
- Внутренний диаметр - 180 мм;
- Внешний диаметр - 180 мм;
- Высота. мм - 128;
- Ширина наружной обоймы (C) - 122 мм;
- Наружный диаметр (D) - 260 мм;
- Внутренний диаметр (d) - 180 мм;
- Ширина (высота) (B) - 128 мм;
Пропускная способность:
- Co (kN) Грузоподъемность статическая - 3100;
- C (kN) Грузоподъемность динамическая - 2080;
- Динамическая грузоподъемность (C) - 2080 кн;
- Статическая грузоподъемность (C0) - 3100 кн;
Классификация:
- Обозначение - gep 180 fs;
- Основной тип - шарнирный;
В таблице приведены основные размеры подшипника GEP 180 FS, технические характеристики и номинальные значения.
Таблица модификаций подшипника GEP 180 FS
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| B180-2 | Подшипник со специальными размерами. | 180 | 260 | 34 | 6.1 |
| B180-1 | Подшипник со специальными размерами. | 180 | 290 | 42 | 10.7 |
| GW 180 | С канавкой для смазывания. | 180 | 320 | 86 | 31.5 |
| GX180T | Механически обработанный сепаратор из текстолита. | 180 | 320 | 74 | 32.8 |
| GX180S | Шарнирный подшипник. | 180 | 299 | 74 | 31 |
| 180RN30 | Канавка под стопорное кольцо на наружном кольце подшипника. | 180 | 280 | 74 | 17.4 |
| GAC180S | Шарнирный подшипник. | 180 | 280 | 64 | 17.4 |
| GAC180T | Механически обработанный сепаратор из текстолита. | 180 | 280 | 64 | 17.4 |
| GE180SX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 180 | 280 | 64 | 17.5 |
| YRT 180 | Комбинация двух осевых игольчатых роликоподшипников и одного цилиндрического радиального подшипника.. | 180 | 280 | 43 | 7.7 |
| GE180DO | Шарнирный подшипник. | 180 | 260 | 105 | 18.2 |
| GE180AW | Без кольцевой канавки и смазочных отверстий в наружном кольце. | 180 | 320 | 70 | 31.5 |
| 180RN91 | Канавка под стопорное кольцо на наружном кольце подшипника. | 180 | 280 | 82.6 | 19.4 |
| 180RT30 | Механически обработанный сепаратор из текстолита. | 180 | 280 | 74 | 17.4 |
| 180RU91 | Шарнирный подшипник. | 180 | 280 | 82.6 | 19.4 |
| 180RN92 | Канавка под стопорное кольцо на наружном кольце подшипника. | 180 | 320 | 108 | 39.3 |
| 180RT03 | Механически обработанный сепаратор из текстолита. | 180 | 380 | 75 | 44 |
| 180RU02 | Шарнирный подшипник. | 180 | 320 | 52 | 18.9 |
| 180RJ91 | Штампованный сепаратор из стального листа. | 180 | 280 | 82.6 | 19.4 |
| 180RT92 | Механически обработанный сепаратор из текстолита. | 180 | 320 | 108 | 39.3 |
| 180RJ03 | Штампованный сепаратор из стального листа. | 180 | 380 | 75 | 44 |
| 180RU30 | Шарнирный подшипник. | 180 | 280 | 74 | 17.4 |
| 180RU03 | Шарнирный подшипник. | 180 | 380 | 75 | 44 |
| 180RJ30 | Штампованный сепаратор из стального листа. | 180 | 280 | 74 | 17.4 |
| 180RN02 | Канавка под стопорное кольцо на наружном кольце подшипника. | 180 | 320 | 52 | 18.9 |
| 180RJ51 | Штампованный сепаратор из стального листа. | 180 | 280 | 44 | 10.3 |
| 180RU51 | Шарнирный подшипник. | 180 | 280 | 44 | 10.3 |
| 180RN51 | Канавка под стопорное кольцо на наружном кольце подшипника. | 180 | 280 | 44 | 10.3 |
| 180RU92 | Шарнирный подшипник. | 180 | 320 | 108 | 39.3 |
| 180RT51 | Механически обработанный сепаратор из текстолита. | 180 | 280 | 44 | 10.3 |
| AR180-1 | Сепаратор в сборе с шариками или роликами. | 180 | 280 | 100 | 0 |
| SA1-180 | Шарнирный подшипник. | 180 | 260 | 105 | 18.9 |
| 180RF03 | Механически обработанный сепаратор из стали или специального чугуна. | 180 | 380 | 75 | 44 |
| 180RF91 | Механически обработанный сепаратор из стали или специального чугуна. | 180 | 280 | 82.6 | 19.4 |
| 180RF51 | Механически обработанный сепаратор из стали или специального чугуна. | 180 | 280 | 44 | 10.3 |
| 180RF30 | Механически обработанный сепаратор из стали или специального чугуна. | 180 | 280 | 74 | 17.4 |
| 180RF92 | Механически обработанный сепаратор из стали или специального чугуна. | 180 | 320 | 108 | 39.3 |
| 180RF02 | Механически обработанный сепаратор из стали или специального чугуна. | 180 | 320 | 52 | 18.9 |
| 180RN03 | Канавка под стопорное кольцо на наружном кольце подшипника. | 180 | 380 | 75 | 44 |
| 180RJ02 | Штампованный сепаратор из стального листа. | 180 | 320 | 52 | 18.9 |
Модификации подшипника GEP 180 FS - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
