Шарнирный подшипник GEH 90 TXA-2LS

Подшипник GEH 90 TXA-2LS — это импортный шарнирный подшипник, обозначение основновного исполнения 90, размер 90*150*85 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 90 мм
Наружный диаметр: 150 мм
Ширина: 85 мм
Масса: 5.4 кг

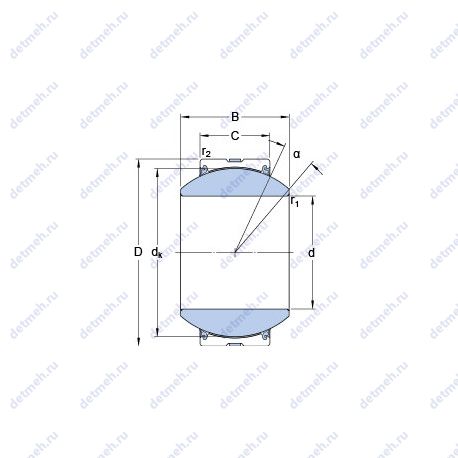

Подшипник GEH 90 TXA-2LS чертеж — Чертеж подшипника GEH 90 TXA-2LS

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс GEH — Метрический радиальный сферический подшипник скольжения. Суффикс 2LS — Уплотнения типа LS с двух сторон подшипника Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью Суффикс T — Механически обработанный сепаратор из текстолита Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Взаимозаменяемость

Таблица размеров и характеристик подшипника GEH 90 TXA-2LS

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер сопряженных деталей (ra max.) - 1 мм;
dk - 130 мм;
da min. - 98.3 мм;
rb max. - 1 мм;
Da max. - 144 мм;
Da min. - 131 мм;
Размер сопряженных деталей (da max) - 98.3 мм;
Размер (r2 min.) - 1 мм;
Размер (r1 min.) - 1 мм;
Размеры. мм - 150x90x85;

Габаритные и посадочные размеры:

C (мм) Ширина наружного кольца - 55;
В (мм) Ширина - 85;
m (кг) Масса - 5.4;
D (мм) Наружный диаметр - 150;
d (мм) Внутренний диаметр - 90;
Угол наклона (α) - 15°;
Ширина (высота) (B) - 85 мм;
Внутренний диаметр (d) - 90 мм;
Наружный диаметр (D) - 150 мм;
Масса - 5.4 кг;
Ширина наружной обоймы (C) - 55 мм;
Высота. мм - 85;
Внешний диаметр - 90 мм;
Внутренний диаметр - 150 мм;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 1730;
Co (kN) Грузоподъемность статическая - 2850;
Статическая грузоподъемность (C0) - 2850 кн;
Динамическая грузоподъемность (C) - 1730 кн;

Исходные данные для расчета:

Удельный коэффициент статической нагрузки K0 - 500 н/мм²;
Удельный коэффициент динамической нагрузки K - 300 н/мм²;

Классификация:

Основной тип - шарнирный;
Обозначение - geh 90 txa-2ls;

В таблице приведены основные размеры подшипника GEH 90 TXA-2LS, технические характеристики и номинальные значения.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм
GEG90ET-2RS	90	150	85
GEG90ES	90	150	85
GEG90ES-2RS	90	150	85
GE90FW-2RS	90	150	85
GE90FO-2RS	90	150	85
GE90XDO-2RS	90	150	85
GE90XDO	90	150	85
GEH90ES-2LS	90	150	85
