Шарнирный подшипник GEH 70 TXE-2LS
Подшипник GEH 70 TXE-2LS — это импортный шарнирный подшипник, обозначение основновного исполнения 70, размер 70*120*70 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 70 мм
Наружный диаметр: 120 мм
Ширина: 70 мм
Масса: 2.99 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс GEH — Метрический радиальный сферический подшипник скольжения. Суффикс 2LS — Уплотнения типа LS с двух сторон подшипника Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью Суффикс T — Механически обработанный сепаратор из текстолита
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника GEH 70 TXE-2LS
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Прочие характеристики:
- Размер сопряженных деталей (ra max.): 1 мм
- dk: 105 мм
- da min.: 77.8 мм
- rb max.: 1 мм
- Da max.: 113 мм
- Da min.: 105 мм
- Размер сопряженных деталей (da max): 78.2 мм
- Размер (r2 min.): 1 мм
- Размер (r1 min.): 1 мм
- Размеры. мм: 120x70x70

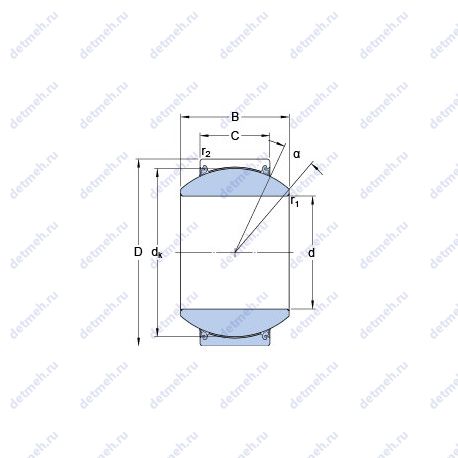

Габаритные и посадочные размеры:
- C (мм) Ширина наружного кольца: 45
- В (мм) Ширина: 70
- m (кг) Масса: 2.99
- D (мм) Наружный диаметр: 120
- d (мм) Внутренний диаметр: 70
- Угол наклона (α): 16°
- Ширина (высота) (B): 70 мм
- Внутренний диаметр (d): 70 мм
- Наружный диаметр (D): 120 мм
- Масса: 2.99 кг
- Ширина наружной обоймы (C): 45 мм
- Высота. мм: 70
- Внешний диаметр: 70 мм
- Внутренний диаметр: 120 мм
Пропускная способность:
- C (kN) Грузоподъемность динамическая: 1140
- Co (kN) Грузоподъемность статическая: 1900
- Статическая грузоподъемность (C0): 1900 кн
- Динамическая грузоподъемность (C): 1140 кн
Исходные данные для расчета:
- Удельный коэффициент статической нагрузки K0: 500 н/мм²
- Удельный коэффициент динамической нагрузки K: 300 н/мм²
Классификация:
- Основной тип: шарнирный
- Обозначение: geh 70 txe-2ls
В таблице приведены основные размеры подшипника GEH 70 TXE-2LS, технические характеристики и номинальные значения.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| GEG70ES | 70 | 120 | 70 | |||
| GEG70ET-2RS | 70 | 120 | 70 | |||
| GE70FO-2RS | 70 | 120 | 70 | |||
| GE70XDO-2RS | 70 | 120 | 70 | |||
| GE70XDO | 70 | 120 | 70 |
