Шарнирный подшипник GEH 45 ESX-2LS
Подшипник GEH 45 ESX-2LS — это импортный шарнирный подшипник, обозначение основновного исполнения 45, размер 45*75*43 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 45 мм
Наружный диаметр: 75 мм
Ширина: 43 мм
Масса: 0.8 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс GEH — Метрический радиальный сферический подшипник скольжения. Суффикс ES — Требует обслуживания, смазывается через отверстие или пресс-масленку в корпусе и через вал Суффикс 2LS — Уплотнения типа LS с двух сторон подшипника Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

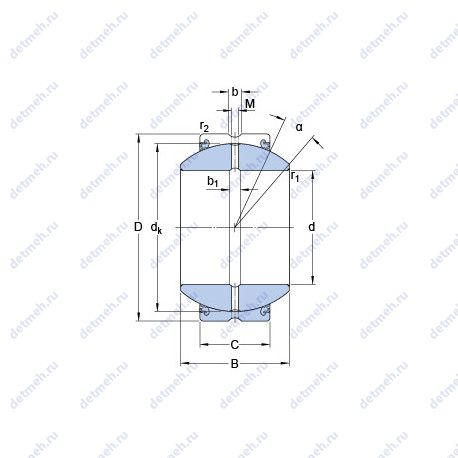

Таблица размеров и характеристик подшипника GEH 45 ESX-2LS
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Прочие характеристики:
- Размер (r2 min.): 1 мм
- Материальная константа KM: 330
- dk: 66 мм
- M: 3 мм
- b1: 4.6 мм
- da min.: 49.8 мм
- b: 4.6 мм
- rb max.: 1 мм
- Da max.: 70.5 мм
- Da min.: 66.2 мм
- Размер сопряженных деталей (ra max.): 0.6 мм
- Размер сопряженных деталей (da max): 50.1 мм
- Размер (r1 min.): 0.6 мм
- Размеры. мм: 75x45x43
Исходные данные для расчета:
- Удельный коэффициент статической нагрузки K0: 500 н/мм²
- Удельный коэффициент динамической нагрузки K: 150 н/мм²
Габаритные и посадочные размеры:
- Угол наклона (α): 14°
- Ширина (высота) (B): 43 мм
- Внутренний диаметр (d): 45 мм
- Наружный диаметр (D): 75 мм
- Масса: 0.8 кг
- Ширина наружной обоймы (C): 28 мм
- Высота. мм: 43
- Внешний диаметр: 45 мм
- Внутренний диаметр: 75 мм
Классификация:
- Основной тип: шарнирный
- Обозначение: geh 45 esx-2ls
Пропускная способность:
- Статическая грузоподъемность (C0): 780 кн
- Динамическая грузоподъемность (C): 236 кн
В таблице приведены основные размеры подшипника GEH 45 ESX-2LS, технические характеристики и номинальные значения.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| GEG45ES | 45 | 75 | 43 | |||
| GEG45ES-2RS | 45 | 75 | 43 | |||
| GEG45C | 45 | 75 | 43 | |||
| GEG45N | 45 | 75 | 43 | |||
| GE45FW-2RS | 45 | 75 | 43 | |||
| GE45FO-2RS | 45 | 75 | 43 | |||
| GEG45ET-2RS | 45 | 75 | 43 | |||
| GE45XDO-2RS | 45 | 75 | 43 | |||
| GE45XDO | 45 | 75 | 43 |
