Подшипник скольжения GEH 90 ES-2RS

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

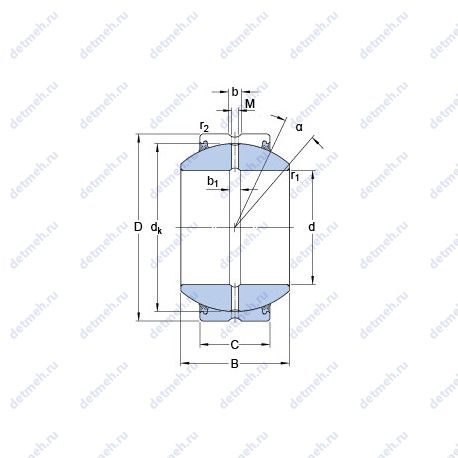

Габаритные и посадочные размеры:

• В (мм) Ширина - 85;
• d (мм) Внутренний диаметр - 90;
• D (мм) Наружный диаметр - 150;
• m (кг) Масса - 6.3;
• Угол наклона (α) - 15°;
• C (мм) Ширина наружного кольца - 55;
• Внутренний диаметр - 150 мм;
• Внешний диаметр - 90 мм;
• Высота. мм - 85;
• Ширина наружной обоймы (C) - 55 мм;
• Масса - 6.3 кг;
• Наружный диаметр (D) - 150 мм;
• Внутренний диаметр (d) - 90 мм;
• Ширина (высота) (B) - 85 мм;

Прочие характеристики:

• b1 - 11.3 мм;
• M - 5 мм;
• dk - 130 мм;
• Материальная константа KM - 330;
• Размеры. мм - 150x90x85;
• Размер (r1 min.) - 1 мм;
• Размер (r2 min.) - 1 мм;
• Размер сопряженных деталей (da max) - 98.4 мм;
• Размер сопряженных деталей (ra max.) - 1 мм;
• Da min. - 131 мм;
• Da max. - 143.2 мм;
• rb max. - 1 мм;
• b - 11.3 мм;
• da min. - 98.2 мм;

Исходные данные для расчета:

• Удельный коэффициент динамической нагрузки K - 100 н/мм²;
• Удельный коэффициент статической нагрузки K0 - 500 н/мм²;

Пропускная способность:

• Co (kN) Грузоподъемность статическая - 3050;
• C (kN) Грузоподъемность динамическая - 610;
• Динамическая грузоподъемность (C) - 610 кн;
• Статическая грузоподъемность (C0) - 3050 кн;

Классификация:

• Обозначение - geh 90 es-2rs;
• Основной тип - шарнирный;

Производитель ROLEK

Компания ROLEK зарекомендовала себя на мировом рынке как один из авторитетных производителей качественных подшипников. История её успеха началась несколько десятилетий назад, когда небольшая инженерная мастерская превратилась в крупное промышленное предприятие. Со временем, соблюдая традиции высокого мастерства, компания развернула своё производство и сейчас занимает одну из лидирующих позиций на рынке подшипников. Используя инновационные технологии и стремясь к постоянному развитию, ROLEK обеспечивает потребности самых различных секторов промышленности, от автомобилестроения до аэрокосмической отрасли.

Габаритные и посадочные размеры:

• Внешний диаметр - 150 мм;
• Внутренний диаметр - 90 мм;
• Ширина - 85 мм;
• Масса - 6.3;
• r1.2 min - 1;
• C - 55;
• M - 5;
• r3.4 min - 1;
• b - 11.3;
