Подшипник скольжения GEH 15 C

Подшипник GEH 15 C — это импортный шарнирный подшипник, обозначение основновного исполнения 15, размер 15*30*16 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 15 мм
Наружный диаметр: 30 мм
Ширина: 16 мм
Масса: 0.05 кг

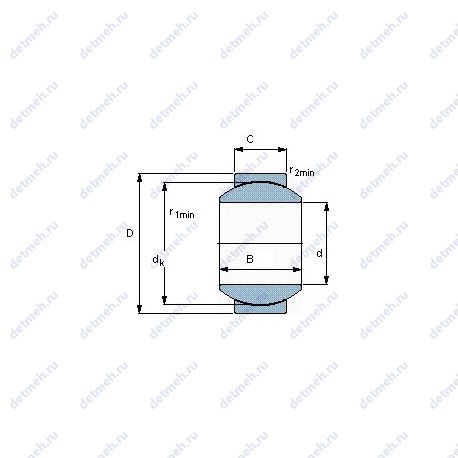

Подшипник GEH 15 C чертеж — Чертеж подшипника GEH 15 C

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс GEH — Метрический радиальный сферический подшипник скольжения.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики

Таблица размеров и характеристик подшипника GEH 15 C

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер (r2 min.) - 0.3 мм;
Размер (dk) - 25 мм.;
Размер сопряженных деталей (da min.) - 16.7;
Размер сопряженных деталей (rb max.) - 0.3;
Размер сопряженных деталей (Da min) - 23.7;
Размер сопряженных деталей (ra max.) - 0.3;
Размер сопряженных деталей (Da max.) - 28.5;
Размер сопряженных деталей (da max) - 19.2;
Размер (r1 min.) - 0.3 мм;
Уплотнение - нет;
Грузоподъемность динамическая - 22.4 кн;
Размеры. мм - 15x30x16;

Габаритные и посадочные размеры:

C (мм) Ширина наружного кольца - 10;
В (мм) Ширина - 16;
m (кг) Масса - 0.05;
D (мм) Наружный диаметр - 30;
d (мм) Внутренний диаметр - 15;
Угол наклона (α) - 16°;
Ширина (высота) (B) - 16 мм;
Масса - 0.05 кг;
Ширина наружной обоймы (C) - 10 мм;
Высота. мм - 16;
Внешний диаметр - 30 мм;
Внутренний диаметр - 15 мм;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 22.4;
Co (kN) Грузоподъемность статическая - 56;
Грузоподъемность статическая - 56 кн;

Классификация:

Основной тип - шарнирный;
Обозначение - geh 15 c, geh15c;

В таблице приведены основные размеры подшипника GEH 15 C, технические характеристики и номинальные значения.
