Подшипник скольжения GEH 50 ES-2LS
Подшипник GEH 50 ES-2LS — это импортный шарнирный подшипник, обозначение основновного исполнения 50, размер 50*90*56 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 50 мм
Наружный диаметр: 90 мм
Ширина: 56 мм
Масса: 1.6 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

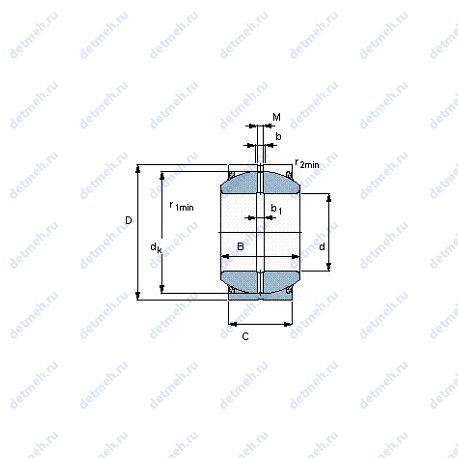

Таблица размеров и характеристик подшипника GEH 50 ES-2LS
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Исходные данные для расчета:
- Удельный коэффициент статической нагрузки K0: 500 н/мм²
- Удельный коэффициент динамической нагрузки K: 100 н/мм²
Прочие характеристики:
- rb max.: 1 мм
- b: 6.2 мм
- da min.: 55.8 мм
- b1: 6.2 мм
- M: 4 мм
- dk: 80 мм
- Da max.: 84.2 мм
- Материальная константа KM: 330
- Размеры. мм: 90x50x56
- Размер (r1 min.): 0.6 мм
- Размер (r2 min.): 1 мм
- Размер сопряженных деталей (da max): 57.1 мм
- Размер сопряженных деталей (ra max.): 0.6 мм
- Da min.: 79.7 мм
Габаритные и посадочные размеры:
- Угол наклона (α): 17°
- d (мм) Внутренний диаметр: 50
- D (мм) Наружный диаметр: 90
- m (кг) Масса: 1.6
- В (мм) Ширина: 56
- C (мм) Ширина наружного кольца: 36
- Внутренний диаметр (d): 50 мм
- Внутренний диаметр: 90 мм
- Внешний диаметр: 50 мм
- Высота. мм: 56
- Ширина наружной обоймы (C): 36 мм
- Масса: 1.6 кг
- Наружный диаметр (D): 90 мм
- Ширина (высота) (B): 56 мм
Пропускная способность:
- Co (kN) Грузоподъемность статическая: 1220
- C (kN) Грузоподъемность динамическая: 245
- Динамическая грузоподъемность (C): 245 кн
- Статическая грузоподъемность (C0): 1220 кн
Классификация:
- Обозначение: geh 50 es-2ls
- Основной тип: шарнирный
В таблице приведены основные размеры подшипника GEH 50 ES-2LS, технические характеристики и номинальные значения.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| GEG50N | 50 | 90 | 56 | |||
| GEG50ES-2RS | 50 | 90 | 56 | |||
| GEG50ET-2RS | 50 | 90 | 56 | |||
| GE50XDO-2RS | 50 | 90 | 56 | |||
| GE50XDO | 50 | 90 | 56 |
