Шарнирный подшипник GEH 40 TXG3E-2LS

Подшипник GEH 40 TXG3E-2LS — это импортный шарнирный подшипник, обозначение основновного исполнения 40, размер 40*68*40 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 40 мм
Наружный диаметр: 68 мм
Ширина: 40 мм
Масса: 0.52 кг

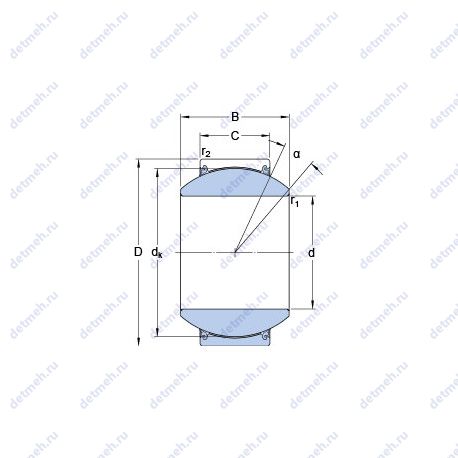

Подшипник GEH 40 TXG3E-2LS чертеж — Чертеж подшипника GEH 40 TXG3E-2LS

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс GEH — Метрический радиальный сферический подшипник скольжения. Суффикс G — Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме) Суффикс 2LS — Уплотнения типа LS с двух сторон подшипника Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью Суффикс T — Механически обработанный сепаратор из текстолита

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Взаимозаменяемость

Таблица размеров и характеристик подшипника GEH 40 TXG3E-2LS

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер сопряженных деталей (ra max.) - 0.6 мм;
dk - 60 мм;
da min. - 44.2 мм;
rb max. - 1 мм;
Da max. - 63.5 мм;
Da min. - 61 мм;
Размер сопряженных деталей (da max) - 44.7 мм;
Размер (r2 min.) - 1 мм;
Размер (r1 min.) - 0.6 мм;
Размеры. мм - 68x40x40;

Габаритные и посадочные размеры:

C (мм) Ширина наружного кольца - 25;
В (мм) Ширина - 40;
m (кг) Масса - 0.52;
D (мм) Наружный диаметр - 68;
d (мм) Внутренний диаметр - 40;
Угол наклона (α) - 17°;
Ширина (высота) (B) - 40 мм;
Внутренний диаметр (d) - 40 мм;
Наружный диаметр (D) - 68 мм;
Масса - 0.52 кг;
Ширина наружной обоймы (C) - 25 мм;
Высота. мм - 40;
Внешний диаметр - 40 мм;
Внутренний диаметр - 68 мм;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 360;
Co (kN) Грузоподъемность статическая - 600;
Статическая грузоподъемность (C0) - 600 кн;
Динамическая грузоподъемность (C) - 360 кн;

Исходные данные для расчета:

Удельный коэффициент статической нагрузки K0 - 500 н/мм²;
Удельный коэффициент динамической нагрузки K - 300 н/мм²;

Классификация:

Основной тип - шарнирный;
Обозначение - geh 40 txg3e-2ls;

В таблице приведены основные размеры подшипника GEH 40 TXG3E-2LS, технические характеристики и номинальные значения.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
GE40FO-2RS	40	68	40
