Подшипник скольжения GEH 17 C

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

• Материальная константа KM - 1400;
• Da min. - 27.6 мм;
• Da max. - 33.4 мм;
• rb max. - 0.3 мм;
• da min. - 18.9 мм;
• dk - 29 мм;
• Размер сопряженных деталей (ra max.) - 0.3 мм;
• Размер сопряженных деталей (da max) - 21 мм;
• Размер (r2 min.) - 0.3 мм;
• Размер (r1 min.) - 0.3 мм;
• Размеры. мм - 35x17x20;

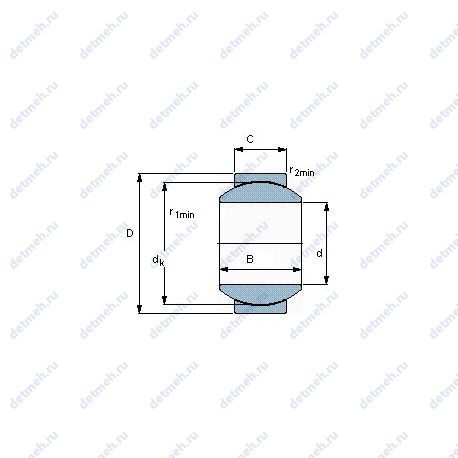

Габаритные и посадочные размеры:

• Угол наклона (α) - 19°;
• d (мм) Внутренний диаметр - 17;
• D (мм) Наружный диаметр - 35;
• m (кг) Масса - 0.09;
• В (мм) Ширина - 20;
• C (мм) Ширина наружного кольца - 12;
• Ширина (высота) (B) - 20 мм;
• Внутренний диаметр (d) - 17 мм;
• Наружный диаметр (D) - 35 мм;
• Масса - 0.09 кг;
• Ширина наружной обоймы (C) - 12 мм;
• Высота. мм - 20;
• Внешний диаметр - 17 мм;
• Внутренний диаметр - 35 мм;

Исходные данные для расчета:

• Удельный коэффициент динамической нагрузки K - 100 н/мм²;
• Удельный коэффициент статической нагрузки K0 - 250 н/мм²;

Пропускная способность:

• Co (kN) Грузоподъемность статическая - 78;
• C (kN) Грузоподъемность динамическая - 31.5;
• Статическая грузоподъемность (C0) - 78 кн;
• Динамическая грузоподъемность (C) - 31.5 кн;

Классификация:

• Основной тип - шарнирный;
• Обозначение - geh 17 c;
