Шарнирный подшипник GEH 20 TXE-2LS
Подшипник GEH 20 TXE-2LS — это импортный шарнирный подшипник, обозначение основновного исполнения 20, размер 20*42*25 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 20 мм
Наружный диаметр: 42 мм
Ширина: 25 мм
Масса: 0.152 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс GEH — Метрический радиальный сферический подшипник скольжения. Суффикс 2LS — Уплотнения типа LS с двух сторон подшипника Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью Суффикс T — Механически обработанный сепаратор из текстолита
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника GEH 20 TXE-2LS
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Прочие характеристики:
- Размер сопряженных деталей (ra max.): 0.3 мм
- dk: 35.5 мм
- da min.: 22.9 мм
- rb max.: 0.6 мм
- Da max.: 39.2 мм
- Da min.: 36.9 мм
- Размер сопряженных деталей (da max): 25.2 мм
- Размер (r2 min.): 0.6 мм
- Размер (r1 min.): 0.3 мм
- Размеры. мм: 42x20x25

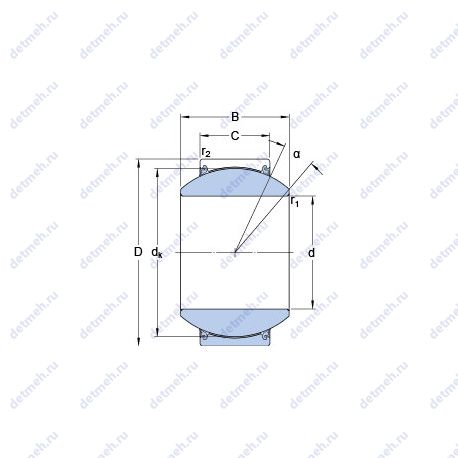

Габаритные и посадочные размеры:
- C (мм) Ширина наружного кольца: 16
- В (мм) Ширина: 25
- m (кг) Масса: 0.15
- D (мм) Наружный диаметр: 42
- d (мм) Внутренний диаметр: 20
- Угол наклона (α): 17°
- Ширина (высота) (B): 25 мм
- Внутренний диаметр (d): 20 мм
- Наружный диаметр (D): 42 мм
- Масса: 0.152 кг
- Ширина наружной обоймы (C): 16 мм
- Высота. мм: 25
- Внешний диаметр: 20 мм
- Внутренний диаметр: 42 мм
Пропускная способность:
- C (kN) Грузоподъемность динамическая: 137
- Co (kN) Грузоподъемность статическая: 228
- Статическая грузоподъемность (C0): 228 кн
- Динамическая грузоподъемность (C): 137 кн
Исходные данные для расчета:
- Удельный коэффициент статической нагрузки K0: 500 н/мм²
- Удельный коэффициент динамической нагрузки K: 300 н/мм²
Классификация:
- Основной тип: шарнирный
- Обозначение: geh 20 txe-2ls
В таблице приведены основные размеры подшипника GEH 20 TXE-2LS, технические характеристики и номинальные значения.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| GEG20ES-2RS | 20 | 42 | 25 | |||
| GE20FO-2RS | 20 | 42 | 25 | |||
| GE20FW | 20 | 42 | 25 | |||
| GEG20C | 20 | 42 | 25 | |||
| GE20XDO | 20 | 42 | 25 | |||
| GE20XDO-2RS | 20 | 42 | 25 | |||
| GEG20ET-2RS | 20 | 42 | 25 | |||
| GEG20N | 20 | 42 | 25 |
