Шарнирный подшипник GEH 35 TXG3E-2LS

Подшипник GEH 35 TXG3E-2LS — это импортный шарнирный подшипник, обозначение основновного исполнения 35, размер 35*62*35 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 35 мм
Наружный диаметр: 62 мм
Ширина: 35 мм
Масса: 0.39 кг

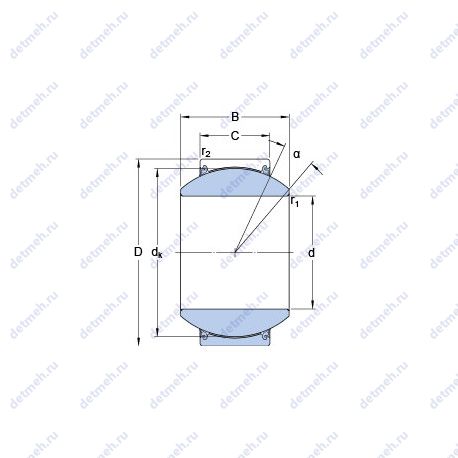

Подшипник GEH 35 TXG3E-2LS чертеж — Чертеж подшипника GEH 35 TXG3E-2LS

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс GEH — Метрический радиальный сферический подшипник скольжения. Суффикс G — Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме) Суффикс 2LS — Уплотнения типа LS с двух сторон подшипника Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью Суффикс T — Механически обработанный сепаратор из текстолита

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Взаимозаменяемость

Таблица размеров и характеристик подшипника GEH 35 TXG3E-2LS

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер сопряженных деталей (ra max.) - 0.6 мм;
dk - 53 мм;
da min. - 39 мм;
rb max. - 1 мм;
Da max. - 57.5 мм;
Da min. - 54.5 мм;
Размер сопряженных деталей (da max) - 39.7 мм;
Размер (r2 min.) - 1 мм;
Размер (r1 min.) - 0.6 мм;
Размеры. мм - 62x35x35;

Габаритные и посадочные размеры:

C (мм) Ширина наружного кольца - 22;
В (мм) Ширина - 35;
m (кг) Масса - 0.39;
D (мм) Наружный диаметр - 62;
d (мм) Внутренний диаметр - 35;
Угол наклона (α) - 15°;
Ширина (высота) (B) - 35 мм;
Внутренний диаметр (d) - 35 мм;
Наружный диаметр (D) - 62 мм;
Масса - 0.39 кг;
Ширина наружной обоймы (C) - 22 мм;
Высота. мм - 35;
Внешний диаметр - 35 мм;
Внутренний диаметр - 62 мм;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 280;
Co (kN) Грузоподъемность статическая - 465;
Статическая грузоподъемность (C0) - 465 кн;
Динамическая грузоподъемность (C) - 280 кн;

Исходные данные для расчета:

Удельный коэффициент статической нагрузки K0 - 500 н/мм²;
Удельный коэффициент динамической нагрузки K - 300 н/мм²;

Классификация:

Основной тип - шарнирный;
Обозначение - geh 35 txg3e-2ls;

В таблице приведены основные размеры подшипника GEH 35 TXG3E-2LS, технические характеристики и номинальные значения.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм
GEG35ES-2RS	35	62	35
GEG35ET-2RS	35	62	35
GEG35ES	35	62	35
GE35FW-2RS	35	62	35
GE35FO-2RS	35	62	35
GE35XDO-2RS	35	62	35
GE35XDO	35	62	35
GEG35N	35	62	35
GEG35C	35	62	35
