Шарнирный подшипник GEH 25 ESX-2LS

Подшипник GEH 25 ESX-2LS — это импортный шарнирный подшипник, обозначение основновного исполнения 25, размер 25*47*28 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 25 мм
Наружный диаметр: 47 мм
Ширина: 28 мм
Масса: 0.2 кг

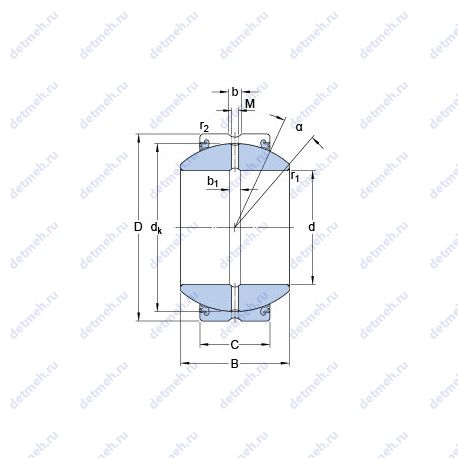

Подшипник GEH 25 ESX-2LS чертеж — Чертеж подшипника GEH 25 ESX-2LS

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс GEH — Метрический радиальный сферический подшипник скольжения. Суффикс ES — Требует обслуживания, смазывается через отверстие или пресс-масленку в корпусе и через вал Суффикс 2LS — Уплотнения типа LS с двух сторон подшипника Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Взаимозаменяемость

Таблица размеров и характеристик подшипника GEH 25 ESX-2LS

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер (r2 min.) - 0.6 мм;
Материальная константа KM - 330;
dk - 40.7 мм;
M - 2 мм;
b1 - 3.1 мм;
da min. - 28.6 мм;
b - 3.1 мм;
rb max. - 0.6 мм;
Da max. - 44 мм;
Da min. - 41.3 мм;
Размер сопряженных деталей (ra max.) - 0.6 мм;
Размер сопряженных деталей (da max) - 29.5 мм;
Размер (r1 min.) - 0.6 мм;
Размеры. мм - 47x25x28;

Исходные данные для расчета:

Удельный коэффициент статической нагрузки K0 - 500 н/мм²;
Удельный коэффициент динамической нагрузки K - 150 н/мм²;

Габаритные и посадочные размеры:

Угол наклона (α) - 17°;
Ширина (высота) (B) - 28 мм;
Внутренний диаметр (d) - 25 мм;
Наружный диаметр (D) - 47 мм;
Масса - 0.2 кг;
Ширина наружной обоймы (C) - 18 мм;
Высота. мм - 28;
Внешний диаметр - 25 мм;
Внутренний диаметр - 47 мм;

Классификация:

Основной тип - шарнирный;
Обозначение - geh 25 esx-2ls;

Пропускная способность:

Статическая грузоподъемность (C0) - 310 кн;
Динамическая грузоподъемность (C) - 93 кн;

В таблице приведены основные размеры подшипника GEH 25 ESX-2LS, технические характеристики и номинальные значения.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм
GEG25ET-2RS	25	47	28
GEG25ES-2RS	25	47	28
GE25FW	25	47	28
GEG25C	25	47	28
GE25XDO	25	47	28
GE25XDO-2RS	25	47	28
GEG25N	25	47	28
