Подшипник скольжения GEC 380 TXA-2RS

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

• Удельный коэффициент динамической нагрузки K - 300 н/мм²;
• Удельный коэффициент статической нагрузки K0 - 500 н/мм²;

Прочие характеристики:

• Размер сопряженных деталей (da max) - 407 мм;
• Размер сопряженных деталей (ra max.) - 1.5 мм;
• Da min. - 445 мм;
• Da max. - 490 мм;
• rb max. - 4 мм;
• da min. - 400 мм;
• dk - 450 мм;
• Размер (r2 min.) - 4 мм;
• Размеры. мм - 380x520x190, 520x380x190;
• Размер (r1 min.) - 1.5 мм;

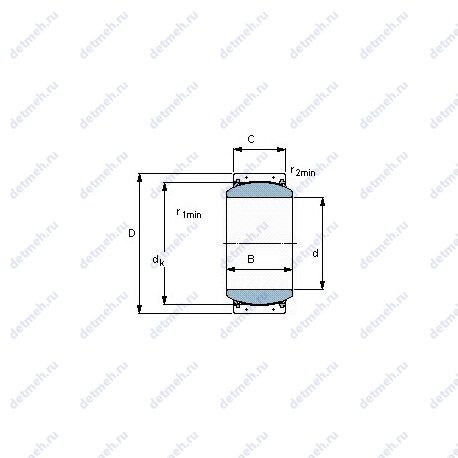

Габаритные и посадочные размеры:

• Угол наклона (α) - 4°;
• d (мм) Внутренний диаметр - 380;
• D (мм) Наружный диаметр - 520;
• m (кг) Масса - 125;
• В (мм) Ширина - 190;
• C (мм) Ширина наружного кольца - 160;
• Ширина наружной обоймы (C) - 160 мм;
• Внутренний диаметр - 380 мм;
• Внешний диаметр - 380 мм;
• Высота. мм - 190;
• Масса - 125 кг;
• Наружный диаметр (D) - 520 мм;
• Внутренний диаметр (d) - 380 мм;
• Ширина (высота) (B) - 190 мм;

Пропускная способность:

• Co (kN) Грузоподъемность статическая - 32500;
• C (kN) Грузоподъемность динамическая - 19300;
• Динамическая грузоподъемность (C) - 19300 кн;
• Статическая грузоподъемность (C0) - 32500 кн;

Классификация:

• Обозначение - gec 380 txa-2rs;
• Основной тип - шарнирный;
