Подшипник скольжения GEC 320 TXA-2RS

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

• Размер сопряженных деталей (ra max.) - 1 мм;
• dk - 380 мм;
• da min. - 337 мм;
• rb max. - 3 мм;
• Da max. - 414 мм;
• Da min. - 376 мм;
• Размер сопряженных деталей (da max) - 344 мм;
• Размер (r2 min.) - 3 мм;
• Размер (r1 min.) - 1.1 мм;
• Размеры. мм - 440x320x160;

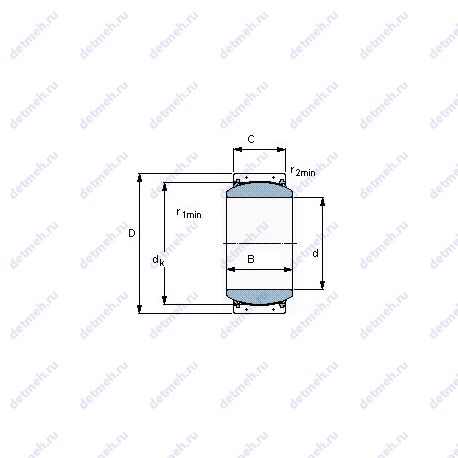

Габаритные и посадочные размеры:

• C (мм) Ширина наружного кольца - 135;
• В (мм) Ширина - 160;
• m (кг) Масса - 75;
• D (мм) Наружный диаметр - 440;
• d (мм) Внутренний диаметр - 320;
• Угол наклона (α) - 4°;
• Ширина (высота) (B) - 160 мм;
• Внутренний диаметр (d) - 320 мм;
• Наружный диаметр (D) - 440 мм;
• Масса - 75 кг;
• Ширина наружной обоймы (C) - 135 мм;
• Высота. мм - 160;
• Внешний диаметр - 320 мм;
• Внутренний диаметр - 440 мм;

Пропускная способность:

• C (kN) Грузоподъемность динамическая - 14000;
• Co (kN) Грузоподъемность статическая - 23200;
• Статическая грузоподъемность (C0) - 23200 кн;
• Динамическая грузоподъемность (C) - 14000 кн;

Исходные данные для расчета:

• Удельный коэффициент статической нагрузки K0 - 500 н/мм²;
• Удельный коэффициент динамической нагрузки K - 300 н/мм²;

Классификация:

• Основной тип - шарнирный;
• Обозначение - gec 320 txa-2rs;
