Подшипник скольжения GE 90 ES-2LS

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

• Удельный коэффициент статической нагрузки K0 - 500 н/мм²;
• Удельный коэффициент динамической нагрузки K - 100 н/мм²;

Прочие характеристики:

• rb max. - 1 мм;
• b - 9.5 мм;
• da min. - 97.4 мм;
• b1 - 9.5 мм;
• M - 5 мм;
• dk - 115 мм;
• Da max. - 123.5 мм;
• Материальная константа KM - 330;
• Размеры. мм - 130x90x60;
• Размер (r1 min.) - 1 мм;
• Размер (r2 min.) - 1 мм;
• Размер сопряженных деталей (da max) - 98.1 мм;
• Размер сопряженных деталей (ra max.) - 1 мм;
• Da min. - 112.9 мм;

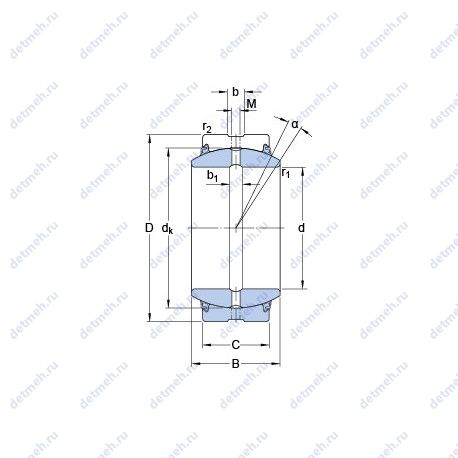

Габаритные и посадочные размеры:

• Угол наклона (α) - 5°;
• d (мм) Внутренний диаметр - 90;
• D (мм) Наружный диаметр - 130;
• m (кг) Масса - 2.75;
• В (мм) Ширина - 60;
• C (мм) Ширина наружного кольца - 50;
• Внутренний диаметр (d) - 90 мм;
• Внутренний диаметр - 130 мм;
• Внешний диаметр - 90 мм;
• Высота. мм - 60;
• Ширина наружной обоймы (C) - 50 мм;
• Масса - 2.75 кг;
• Наружный диаметр (D) - 130 мм;
• Ширина (высота) (B) - 60 мм;

Пропускная способность:

• Co (kN) Грузоподъемность статическая - 2450;
• C (kN) Грузоподъемность динамическая - 490;
• Динамическая грузоподъемность (C) - 490 кн;
• Статическая грузоподъемность (C0) - 2450 кн;

Классификация:

• Обозначение - ge 90 es-2ls;
• Основной тип - шарнирный;
