Подшипник скольжения GE 70 TXG3A-2LS

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

• Размер сопряженных деталей (ra max.) - 1 мм;
• dk - 92 мм;
• da min. - 76.5 мм;
• rb max. - 1 мм;
• Da max. - 99 мм;
• Da min. - 92 мм;
• Размер сопряженных деталей (da max) - 77.9 мм;
• Размер (r2 min.) - 1 мм;
• Размер (r1 min.) - 1 мм;
• Размеры. мм - 105x70x49;

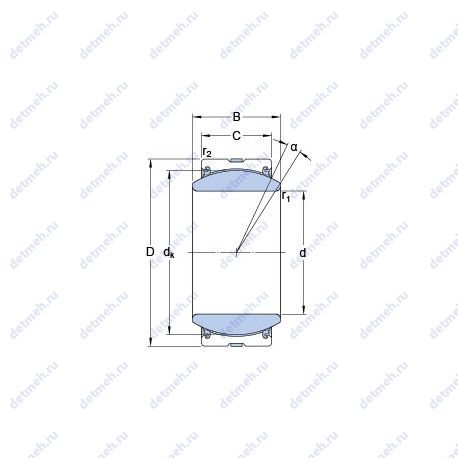

Габаритные и посадочные размеры:

• C (мм) Ширина наружного кольца - 40;
• В (мм) Ширина - 49;
• m (кг) Масса - 1.55;
• D (мм) Наружный диаметр - 105;
• d (мм) Внутренний диаметр - 70;
• Угол наклона (α) - 6°;
• Ширина (высота) (B) - 49 мм;
• Внутренний диаметр (d) - 70 мм;
• Наружный диаметр (D) - 105 мм;
• Масса - 1.55 кг;
• Ширина наружной обоймы (C) - 40 мм;
• Высота. мм - 49;
• Внешний диаметр - 70 мм;
• Внутренний диаметр - 105 мм;

Пропускная способность:

• C (kN) Грузоподъемность динамическая - 880;
• Co (kN) Грузоподъемность статическая - 1460;
• Статическая грузоподъемность (C0) - 1460 кн;
• Динамическая грузоподъемность (C) - 880 кн;

Исходные данные для расчета:

• Удельный коэффициент статической нагрузки K0 - 500 н/мм²;
• Удельный коэффициент динамической нагрузки K - 300 н/мм²;

Классификация:

• Основной тип - шарнирный;
• Обозначение - ge 70 txg3a-2ls;
