Подшипник скольжения GE 70 TXE-2LS

Подшипник GE 70 TXE-2LS — это импортный шарнирный подшипник, обозначение основновного исполнения 70, размер 70*105*49 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 70 мм
Наружный диаметр: 105 мм
Ширина: 49 мм
Масса: 1.55 кг

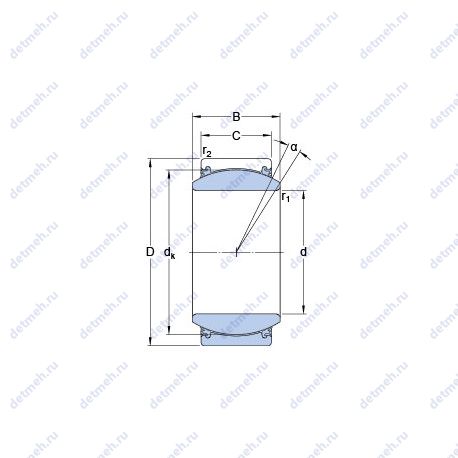

Подшипник GE 70 TXE-2LS чертеж — Чертеж подшипника GE 70 TXE-2LS

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс GE — Метрический радиальный сферический подшипник скольжения Суффикс 2LS — Уплотнения типа LS с двух сторон подшипника Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью Суффикс T — Механически обработанный сепаратор из текстолита

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики

Таблица размеров и характеристик подшипника GE 70 TXE-2LS

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер сопряженных деталей (ra max.) - 1 мм;
dk - 92 мм;
da min. - 76.5 мм;
rb max. - 1 мм;
Da max. - 99 мм;
Da min. - 92 мм;
Размер сопряженных деталей (da max) - 77.9 мм;
Размер (r2 min.) - 1 мм;
Размер (r1 min.) - 1 мм;
Размеры. мм - 105x70x49;

Габаритные и посадочные размеры:

C (мм) Ширина наружного кольца - 40;
В (мм) Ширина - 49;
m (кг) Масса - 1.55;
D (мм) Наружный диаметр - 105;
d (мм) Внутренний диаметр - 70;
Угол наклона (α) - 6°;
Ширина (высота) (B) - 49 мм;
Внутренний диаметр (d) - 70 мм;
Наружный диаметр (D) - 105 мм;
Масса - 1.55 кг;
Ширина наружной обоймы (C) - 40 мм;
Высота. мм - 49;
Внешний диаметр - 70 мм;
Внутренний диаметр - 105 мм;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 880;
Co (kN) Грузоподъемность статическая - 1460;
Статическая грузоподъемность (C0) - 1460 кн;
Динамическая грузоподъемность (C) - 880 кн;

Исходные данные для расчета:

Удельный коэффициент статической нагрузки K0 - 500 н/мм²;
Удельный коэффициент динамической нагрузки K - 300 н/мм²;

Классификация:

Основной тип - шарнирный;
Обозначение - ge 70 txe-2ls;

В таблице приведены основные размеры подшипника GE 70 TXE-2LS, технические характеристики и номинальные значения.
