Шарнирный подшипник GE 45 CJ2

Подшипник GE 45 CJ2 — это импортный шарнирный подшипник, обозначение основновного исполнения 45, размер 45*68*32 мм.
Отечественный аналог - ЕШП45.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 45 мм
Наружный диаметр: 68 мм
Ширина: 32 мм
Масса: 0.46 кг

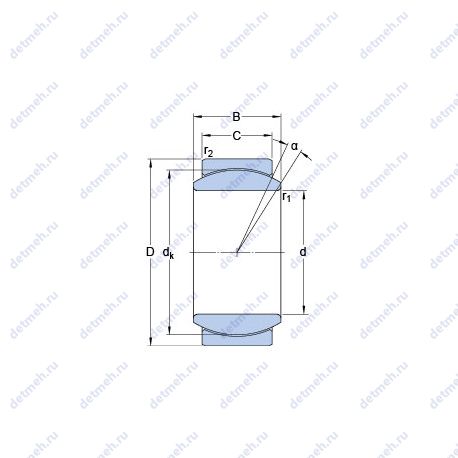

Подшипник GE 45 CJ2 чертеж — Чертеж подшипника GE 45 CJ2

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс GE — Метрический радиальный сферический подшипник скольжения Суффикс J — Штампованный сепаратор из стального листа

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Аналоги
Взаимозаменяемость

Таблица размеров и характеристик подшипника GE 45 CJ2

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Материальная константа KM - 1400;
Da min. - 57 мм;
Da max. - 64.2 мм;
rb max. - 1 мм;
da min. - 49 мм;
dk - 60 мм;
Размер сопряженных деталей (ra max.) - 0.6 мм;
Размер сопряженных деталей (da max) - 50.8 мм;
Размер (r2 min.) - 1 мм;
Размер (r1 min.) - 0.6 мм;
Размеры. мм - 68x45x32;

Габаритные и посадочные размеры:

Угол наклона (α) - 7°;
d (мм) Внутренний диаметр - 45;
D (мм) Наружный диаметр - 68;
m (кг) Масса - 0.46;
В (мм) Ширина - 32;
C (мм) Ширина наружного кольца - 25;
Ширина (высота) (B) - 32 мм;
Внутренний диаметр (d) - 45 мм;
Наружный диаметр (D) - 68 мм;
Масса - 0.46 кг;
Ширина наружной обоймы (C) - 25 мм;
Высота. мм - 32;
Внешний диаметр - 45 мм;
Внутренний диаметр - 68 мм;

Исходные данные для расчета:

Удельный коэффициент динамической нагрузки K - 100 н/мм²;
Удельный коэффициент статической нагрузки K0 - 250 н/мм²;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 320;
C (kN) Грузоподъемность динамическая - 127;
Статическая грузоподъемность (C0) - 320 кн;
Динамическая грузоподъемность (C) - 127 кн;

Классификация:

Основной тип - шарнирный;
Обозначение - ge 45 cj2;

В таблице приведены основные размеры подшипника GE 45 CJ2, технические характеристики и номинальные значения.

Аналоги подшипника GE 45 CJ2

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГОСТ	ЕШП45	45	68	26	ГОСТ
SKF	GE 45 CJ2	45	68	32	ISO

Аналог подшипника GE 45 CJ2 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Отличия
GE45N	45	68	32
GE45ET/X	45	68	32
GE45C	45	68	32
SA45ES	45	68	32
GE45DO-2RS	45	68	32
GE45UK-2RS	45	68	32	Проточка на внешнем кольце для смазки
GE45DO	45	68	32
GE45ET-2RS	45	68	32
SA45ES-2RS	45	68	32
SI45ES	45	68	32
T.A.C. 245	45	68	32
SA1-45BSS	45	68	32
SA1-45B	45	68	32
SAR1-45	45	68	32
SAR1-45SS	45	68	32
