Подшипник скольжения GE 45 TXE-2LS

Подшипник GE 45 TXE-2LS — это импортный шарнирный подшипник, обозначение основновного исполнения 45, размер 45*68*32 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 45 мм
Наружный диаметр: 68 мм
Ширина: 32 мм
Масса: 0.04 кг

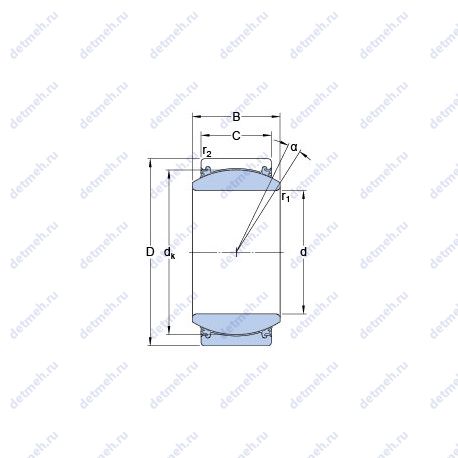

Подшипник GE 45 TXE-2LS чертеж — Чертеж подшипника GE 45 TXE-2LS

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс GE — Метрический радиальный сферический подшипник скольжения Суффикс 2LS — Уплотнения типа LS с двух сторон подшипника Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью Суффикс T — Механически обработанный сепаратор из текстолита

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики

Таблица размеров и характеристик подшипника GE 45 TXE-2LS

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер сопряженных деталей (ra max.) - 0.6 мм;
dk - 60 мм;
da min. - 49.5 мм;
rb max. - 1 мм;
Da max. - 63.5 мм;
Da min. - 61 мм;
Размер сопряженных деталей (da max) - 50.8 мм;
Размер (r2 min.) - 1 мм;
Размер (r1 min.) - 0.6 мм;
Размеры. мм - 68x45x32;

Габаритные и посадочные размеры:

C (мм) Ширина наружного кольца - 25;
В (мм) Ширина - 32;
m (кг) Масса - 0.46;
D (мм) Наружный диаметр - 68;
d (мм) Внутренний диаметр - 45;
Угол наклона (α) - 7°;
Ширина (высота) (B) - 32 мм;
Внутренний диаметр (d) - 45 мм;
Наружный диаметр (D) - 68 мм;
Масса - 0.04 кг;
Ширина наружной обоймы (C) - 25 мм;
Высота. мм - 32;
Внешний диаметр - 45 мм;
Внутренний диаметр - 68 мм;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 360;
Co (kN) Грузоподъемность статическая - 600;
Статическая грузоподъемность (C0) - 600 кн;
Динамическая грузоподъемность (C) - 360 кн;

Исходные данные для расчета:

Удельный коэффициент статической нагрузки K0 - 500 н/мм²;
Удельный коэффициент динамической нагрузки K - 300 н/мм²;

Классификация:

Основной тип - шарнирный;
Обозначение - ge 45 txe-2ls;

В таблице приведены основные размеры подшипника GE 45 TXE-2LS, технические характеристики и номинальные значения.
