Шарнирный подшипник GE 280 TXA-2LS
Подшипник GE 280 TXA-2LS — это импортный шарнирный подшипник, обозначение основновного исполнения 280, размер 280*400*155 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 280 мм
Наружный диаметр: 400 мм
Ширина: 155 мм
Масса: 65 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс GE — Метрический радиальный сферический подшипник скольжения Суффикс 2LS — Уплотнения типа LS с двух сторон подшипника Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью Суффикс T — Механически обработанный сепаратор из текстолита Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

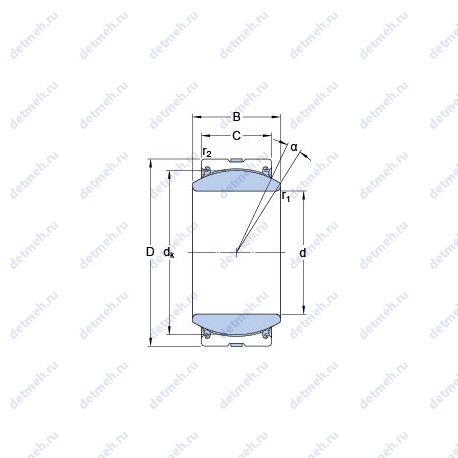

Таблица размеров и характеристик подшипника GE 280 TXA-2LS
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Прочие характеристики:
- Размер сопряженных деталей (ra max.) - 1 мм;
- dk - 350 мм;
- da min. - 294 мм;
- rb max. - 1 мм;
- Da max. - 388 мм;
- Da min. - 344.5 мм;
- Размер сопряженных деталей (da max) - 313.5 мм;
- Размер (r2 min.) - 1.1 мм;
- Размер (r1 min.) - 1.1 мм;
- Размеры. мм - 400x280x155;
Габаритные и посадочные размеры:
- C (мм) Ширина наружного кольца - 120;
- В (мм) Ширина - 155;
- m (кг) Масса - 65;
- D (мм) Наружный диаметр - 400;
- d (мм) Внутренний диаметр - 280;
- Угол наклона (α) - 6°;
- Ширина (высота) (B) - 155 мм;
- Внутренний диаметр (d) - 280 мм;
- Наружный диаметр (D) - 400 мм;
- Масса - 65 кг;
- Ширина наружной обоймы (C) - 120 мм;
- Высота. мм - 155;
- Внешний диаметр - 280 мм;
- Внутренний диаметр - 400 мм;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 10000;
- Co (kN) Грузоподъемность статическая - 16600;
- Статическая грузоподъемность (C0) - 16600 кн;
- Динамическая грузоподъемность (C) - 10000 кн;
Исходные данные для расчета:
- Удельный коэффициент статической нагрузки K0 - 500 н/мм²;
- Удельный коэффициент динамической нагрузки K - 300 н/мм²;
Классификация:
- Основной тип - шарнирный;
- Обозначение - ge 280 txa-2ls;
В таблице приведены основные размеры подшипника GE 280 TXA-2LS, технические характеристики и номинальные значения.
Таблица модификаций подшипника GE 280 TXA-2LS
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| B280-6 | Подшипник со специальными размерами. | 280 | 460 | 63 | 44.5 |
| GX280T | Механически обработанный сепаратор из текстолита. | 280 | 460 | 100 | 84.7 |
| GW 280 | С канавкой для смазывания. | 280 | 460 | 110 | 84 |
| 280RT03 | Механически обработанный сепаратор из текстолита. | 280 | 519 | 108 | 148.6 |
| 280RF91 | Механически обработанный сепаратор из стали или специального чугуна. | 280 | 460 | 123.8 | 87.4 |
| 280RJ91 | Штампованный сепаратор из стального листа. | 280 | 460 | 123.8 | 87.4 |
| 280RN30 | Канавка под стопорное кольцо на наружном кольце подшипника. | 280 | 420 | 106 | 53.9 |
| 280RF03 | Механически обработанный сепаратор из стали или специального чугуна. | 280 | 519 | 108 | 148.6 |
| 280RU03 | Шарнирный подшипник. | 280 | 519 | 108 | 148.6 |
| 280RU51 | Шарнирный подшипник. | 280 | 460 | 63 | 44.5 |
| 280RN91 | Канавка под стопорное кольцо на наружном кольце подшипника. | 280 | 460 | 123.8 | 87.4 |
| 280RT91 | Механически обработанный сепаратор из текстолита. | 280 | 460 | 123.8 | 87.4 |
| 280RN92 | Канавка под стопорное кольцо на наружном кольце подшипника. | 280 | 500 | 165.1 | 148.7 |
| 280RJ30 | Штампованный сепаратор из стального листа. | 280 | 420 | 106 | 53.9 |
| 280RJ02 | Штампованный сепаратор из стального листа. | 280 | 500 | 80 | 72.1 |
| 280RT30 | Механически обработанный сепаратор из текстолита. | 280 | 420 | 106 | 53.9 |
| GE280XS | Метрический радиальный сферический подшипник скольжения. Внутренний диаметр отличается от стандартных размеров для миниатюрных шариковых подшипников. | 280 | 400 | 155 | 64 |
| GE280DO | Метрический радиальный сферический подшипник скольжения. | 280 | 400 | 155 | 64.6 |
| GE280ES | Повышенной грузоподъемности. | 280 | 400 | 155 | 64.9 |
| GE280AW | Без кольцевой канавки и смазочных отверстий в наружном кольце. | 280 | 460 | 100 | 84 |
| 280RF51 | Механически обработанный сепаратор из стали или специального чугуна. | 280 | 460 | 63 | 44.5 |
| SA1-280 | Шарнирный подшипник. | 280 | 400 | 155 | 66 |
| 280RU92 | Шарнирный подшипник. | 280 | 500 | 165.1 | 148.7 |
| 280RU30 | Шарнирный подшипник. | 280 | 420 | 106 | 53.9 |
| 280RF92 | Механически обработанный сепаратор из стали или специального чугуна. | 280 | 500 | 165.1 | 148.7 |
| 280RJ51 | Штампованный сепаратор из стального листа. | 280 | 460 | 63 | 44.5 |
| 280RN03 | Канавка под стопорное кольцо на наружном кольце подшипника. | 280 | 519 | 108 | 148.6 |
| 280RF02 | Механически обработанный сепаратор из стали или специального чугуна. | 280 | 500 | 80 | 72.1 |
| 280RJ92 | Штампованный сепаратор из стального листа. | 280 | 500 | 165.1 | 148.7 |
| 280RU91 | Шарнирный подшипник. | 280 | 460 | 123.8 | 87.4 |
| 280RN02 | Канавка под стопорное кольцо на наружном кольце подшипника. | 280 | 500 | 80 | 72.1 |
| 280RT51 | Механически обработанный сепаратор из текстолита. | 280 | 460 | 63 | 44.5 |
| 280RT92 | Механически обработанный сепаратор из текстолита. | 280 | 500 | 165.1 | 148.7 |
| 280RF30 | Механически обработанный сепаратор из стали или специального чугуна. | 280 | 420 | 106 | 53.9 |
| 280RT02 | Механически обработанный сепаратор из текстолита. | 280 | 500 | 80 | 72.1 |
| 280RJ03 | Штампованный сепаратор из стального листа. | 280 | 519 | 108 | 148.6 |
| 280RU02 | Шарнирный подшипник. | 280 | 500 | 80 | 72.1 |
| 280RN51 | Канавка под стопорное кольцо на наружном кольце подшипника. | 280 | 460 | 63 | 44.5 |
| GEH280HC | Шарнирный подшипник. | 280 | 400 | 200 | 96 |
| GE 280GS | Метрический радиальный сферический подшипник скольжения. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 280 | 430 | 210 | 97.4 |
Модификации подшипника GE 280 TXA-2LS - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
