Подшипник скольжения GE 30 ES-2LS

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

• Удельный коэффициент статической нагрузки K0 - 500 н/мм²;
• Удельный коэффициент динамической нагрузки K - 100 н/мм²;

Прочие характеристики:

• rb max. - 0.6 мм;
• b - 3.1 мм;
• da min. - 33.3 мм;
• b1 - 3.1 мм;
• M - 2 мм;
• dk - 40.7 мм;
• Da max. - 44 мм;
• Материальная константа KM - 330;
• Размеры. мм - 47x30x22;
• Размер (r1 min.) - 0.6 мм;
• Размер (r2 min.) - 0.6 мм;
• Размер сопряженных деталей (da max) - 34.2 мм;
• Размер сопряженных деталей (ra max.) - 0.6 мм;
• Da min. - 41.3 мм;

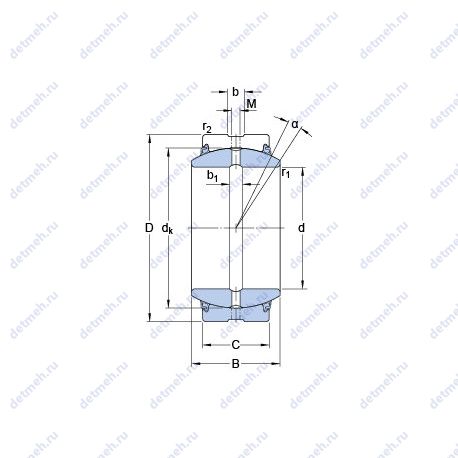

Габаритные и посадочные размеры:

• Угол наклона (α) - 6°;
• d (мм) Внутренний диаметр - 30;
• D (мм) Наружный диаметр - 47;
• m (кг) Масса - 0.16;
• В (мм) Ширина - 22;
• C (мм) Ширина наружного кольца - 18;
• Внутренний диаметр (d) - 30 мм;
• Внутренний диаметр - 47 мм;
• Внешний диаметр - 30 мм;
• Высота. мм - 22;
• Ширина наружной обоймы (C) - 18 мм;
• Масса - 0.16 кг;
• Наружный диаметр (D) - 47 мм;
• Ширина (высота) (B) - 22 мм;

Пропускная способность:

• Co (kN) Грузоподъемность статическая - 310;
• C (kN) Грузоподъемность динамическая - 62;
• Динамическая грузоподъемность (C) - 62 кн;
• Статическая грузоподъемность (C0) - 310 кн;

Классификация:

• Обозначение - ge 30 es-2ls;
• Основной тип - шарнирный;
