Шарнирный подшипник GE 260 ES-2LS

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

• Удельный коэффициент динамической нагрузки K - 100 н/мм²;
• Удельный коэффициент статической нагрузки K0 - 500 н/мм²;

Прочие характеристики:

• Da min. - 321.5 мм;
• Da max. - 359 мм;
• rb max. - 1 мм;
• b - 15.5 мм;
• da min. - 273 мм;
• b1 - 15.5 мм;
• M - 7 мм;
• dk - 325 мм;
• Размер сопряженных деталей (ra max.) - 1 мм;
• Материальная константа KM - 330;
• Размеры. мм - 260x370x150, 370x260x150;
• Размер (r1 min.) - 1.1 мм;
• Размер (r2 min.) - 1.1 мм;
• Размер сопряженных деталей (da max) - 288 мм;

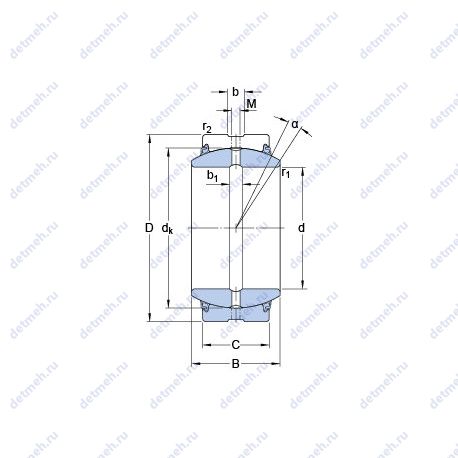

Габаритные и посадочные размеры:

• Угол наклона (α) - 7°;
• d (мм) Внутренний диаметр - 260;
• D (мм) Наружный диаметр - 370;
• m (кг) Масса - 51.5;
• В (мм) Ширина - 150;
• C (мм) Ширина наружного кольца - 110;
• Масса - 51.5 кг;
• Внутренний диаметр - 260 мм;
• Внешний диаметр - 260 мм;
• Высота. мм - 150;
• Ширина наружной обоймы (C) - 110 мм;
• Наружный диаметр (D) - 370 мм;
• Внутренний диаметр (d) - 260 мм;
• Ширина (высота) (B) - 150 мм;

Пропускная способность:

• Co (kN) Грузоподъемность статическая - 15300;
• C (kN) Грузоподъемность динамическая - 3050;
• Динамическая грузоподъемность (C) - 3050 кн;
• Статическая грузоподъемность (C0) - 15300 кн;

Классификация:

• Обозначение - ge 260 es-2ls;
• Основной тип - шарнирный;
