Шарнирный подшипник GE 20 TXE-2LS

Подшипник GE 20 TXE-2LS — это импортный шарнирный подшипник, обозначение основновного исполнения 20, размер 20*35*16 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 20 мм
Наружный диаметр: 35 мм
Ширина: 16 мм
Масса: 0.06 кг

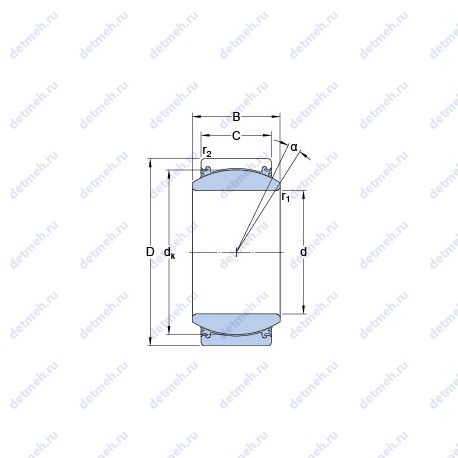

Подшипник GE 20 TXE-2LS чертеж — Чертеж подшипника GE 20 TXE-2LS

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс GE — Метрический радиальный сферический подшипник скольжения Суффикс 2LS — Уплотнения типа LS с двух сторон подшипника Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью Суффикс T — Механически обработанный сепаратор из текстолита

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики

Таблица размеров и характеристик подшипника GE 20 TXE-2LS

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер сопряженных деталей (ra max.) - 0.3 мм;
dk - 29 мм;
da min. - 22.1 мм;
rb max. - 0.3 мм;
Da max. - 33.2 мм;
Da min. - 27.6 мм;
Размер сопряженных деталей (da max) - 24.2 мм;
Размер (r2 min.) - 0.3 мм;
Размер (r1 min.) - 0.3 мм;
Размеры. мм - 35x20x16;

Габаритные и посадочные размеры:

C (мм) Ширина наружного кольца - 12;
В (мм) Ширина - 16;
m (кг) Масса - 0.065;
D (мм) Наружный диаметр - 35;
d (мм) Внутренний диаметр - 20;
Угол наклона (α) - 9°;
Ширина (высота) (B) - 16 мм;
Внутренний диаметр (d) - 20 мм;
Наружный диаметр (D) - 35 мм;
Масса - 0.06 кг;
Ширина наружной обоймы (C) - 12 мм;
Высота. мм - 16;
Внешний диаметр - 20 мм;
Внутренний диаметр - 35 мм;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 83;
Co (kN) Грузоподъемность статическая - 140;
Статическая грузоподъемность (C0) - 140 кн;
Динамическая грузоподъемность (C) - 83 кн;

Исходные данные для расчета:

Удельный коэффициент статической нагрузки K0 - 500 н/мм²;
Удельный коэффициент динамической нагрузки K - 300 н/мм²;

Классификация:

Основной тип - шарнирный;
Обозначение - ge 20 txe-2ls;

В таблице приведены основные размеры подшипника GE 20 TXE-2LS, технические характеристики и номинальные значения.
