Шарнирный подшипник GE 180 ES-2LS

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

• Удельный коэффициент статической нагрузки K0 - 500 н/мм²;
• Удельный коэффициент динамической нагрузки K - 100 н/мм²;

Прочие характеристики:

• rb max. - 1 мм;
• b - 13.5 мм;
• da min. - 191 мм;
• b1 - 13.5 мм;
• M - 6 мм;
• dk - 225 мм;
• Da max. - 250.5 мм;
• Материальная константа KM - 330;
• Размеры. мм - 260x180x105;
• Размер (r1 min.) - 1.1 мм;
• Размер (r2 min.) - 1.1 мм;
• Размер сопряженных деталей (da max) - 199 мм;
• Размер сопряженных деталей (ra max.) - 1 мм;
• Da min. - 224.5 мм;

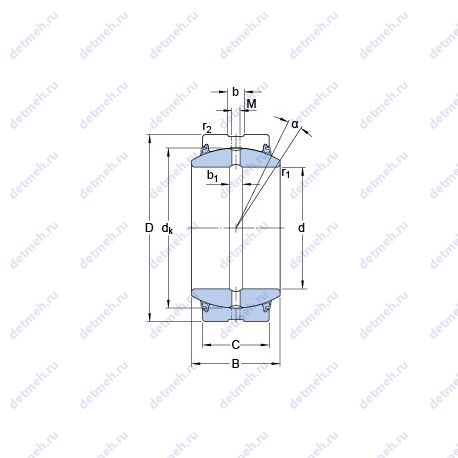

Габаритные и посадочные размеры:

• Угол наклона (α) - 6°;
• d (мм) Внутренний диаметр - 180;
• D (мм) Наружный диаметр - 260;
• m (кг) Масса - 18.5;
• В (мм) Ширина - 105;
• C (мм) Ширина наружного кольца - 80;
• Внутренний диаметр (d) - 180 мм;
• Внутренний диаметр - 260 мм;
• Внешний диаметр - 180 мм;
• Высота. мм - 105;
• Ширина наружной обоймы (C) - 80 мм;
• Масса - 18.5 кг;
• Наружный диаметр (D) - 260 мм;
• Ширина (высота) (B) - 105 мм;

Пропускная способность:

• Co (kN) Грузоподъемность статическая - 7650;
• C (kN) Грузоподъемность динамическая - 1530;
• Динамическая грузоподъемность (C) - 1530 кн;
• Статическая грузоподъемность (C0) - 7650 кн;

Классификация:

• Обозначение - ge 180 es-2ls;
• Основной тип - шарнирный;
