Шарнирный подшипник GE 140 ES-2LS

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

• Удельный коэффициент статической нагрузки K0 - 500 н/мм²;
• Удельный коэффициент динамической нагрузки K - 100 н/мм²;

Прочие характеристики:

• Da max. - 202.5 мм;
• rb max. - 1 мм;
• b - 13.5 мм;
• da min. - 149 мм;
• b1 - 13.5 мм;
• M - 6 мм;
• dk - 180 мм;
• Da min. - 180 мм;
• Материальная константа KM - 330;
• Размеры. мм - 210x140x90;
• Размер (r1 min.) - 1 мм;
• Размер (r2 min.) - 1 мм;
• Размер сопряженных деталей (da max) - 155.5 мм;
• Размер сопряженных деталей (ra max.) - 1 мм;
• Размер (d1) - 180 мм;

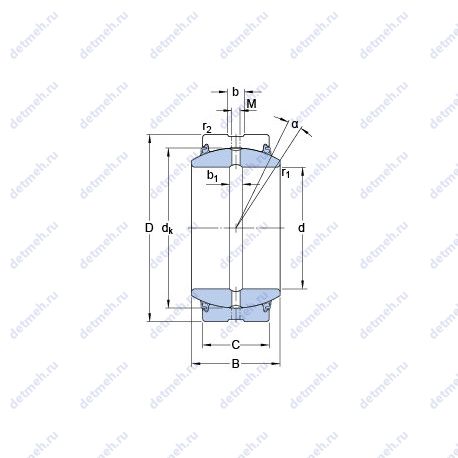

Габаритные и посадочные размеры:

• Угол наклона (α) - 7°;
• d (мм) Внутренний диаметр - 140;
• D (мм) Наружный диаметр - 210;
• m (кг) Масса - 11;
• В (мм) Ширина - 90;
• C (мм) Ширина наружного кольца - 70;
• Внутренний диаметр (d) - 140 мм;
• Внутренний диаметр - 210 мм;
• Внешний диаметр - 140 мм;
• Высота. мм - 90;
• Ширина наружной обоймы (C) - 70 мм;
• Масса - 11 кг;
• Наружный диаметр (D) - 210 мм;
• Ширина (высота) (B) - 90 мм;

Пропускная способность:

• Co (kN) Грузоподъемность статическая - 5400;
• C (kN) Грузоподъемность динамическая - 1080;
• Динамическая грузоподъемность (C) - 1080 кн;
• Статическая грузоподъемность (C0) - 5400 кн;

Классификация:

• Обозначение - ge 140 es-2ls;
• Основной тип - шарнирный;
