Подшипник скольжения GE 12 TXGR

Подшипник GE 12 TXGR — это импортный шарнирный подшипник, обозначение основновного исполнения 12, размер 12*22*10 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 12 мм
Наружный диаметр: 22 мм
Ширина: 10 мм
Масса: 0.017 кг

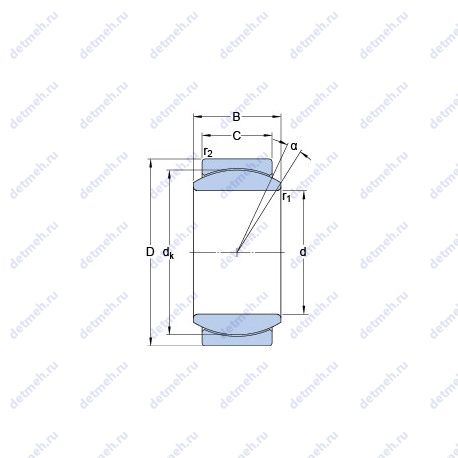

Подшипник GE 12 TXGR чертеж — Чертеж подшипника GE 12 TXGR

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс GE — Метрический радиальный сферический подшипник скольжения Суффикс G — Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме) Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью Суффикс T — Механически обработанный сепаратор из текстолита

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики

Таблица размеров и характеристик подшипника GE 12 TXGR

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер сопряженных деталей (ra max.) - 0.3 мм;
dk - 18 мм;
da min. - 13.8 мм;
rb max. - 0.3 мм;
Da max. - 20.4 мм;
Da min. - 17.1 мм;
Размер сопряженных деталей (da max) - 15 мм;
Размер (r2 min.) - 0.3 мм;
Размер (r1 min.) - 0.3 мм;
Размеры. мм - 22x12x10;

Габаритные и посадочные размеры:

C (мм) Ширина наружного кольца - 7;
В (мм) Ширина - 10;
m (кг) Масса - 0.017;
D (мм) Наружный диаметр - 22;
d (мм) Внутренний диаметр - 12;
Угол наклона (α) - 10°;
Ширина (высота) (B) - 10 мм;
Внутренний диаметр (d) - 12 мм;
Наружный диаметр (D) - 22 мм;
Масса - 0.017 кг;
Ширина наружной обоймы (C) - 7 мм;
Высота. мм - 10;
Внешний диаметр - 12 мм;
Внутренний диаметр - 22 мм;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 30;
Co (kN) Грузоподъемность статическая - 50;
Статическая грузоподъемность (C0) - 50 кн;
Динамическая грузоподъемность (C) - 30 кн;

Исходные данные для расчета:

Удельный коэффициент статической нагрузки K0 - 500 н/мм²;
Удельный коэффициент динамической нагрузки K - 300 н/мм²;

Классификация:

Основной тип - шарнирный;
Обозначение - ge 12 txgr;

В таблице приведены основные размеры подшипника GE 12 TXGR, технические характеристики и номинальные значения.
