Подшипник скольжения GAC 70 F
Подшипник GAC 70 F — это импортный шарнирный подшипник, обозначение основновного исполнения 70, размер 70*110*25 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс GAC — Метрический радиально-упорный сферический подшипник скольжения стальной/PTFE FRP, угловой контакт, сферическая плоскость. Суффикс F — Механически обработанный сепаратор из стали или специального чугуна
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

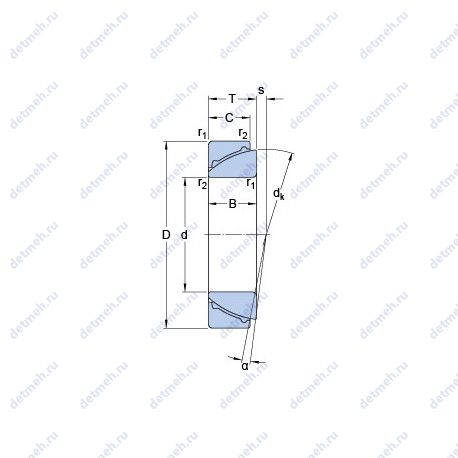

Таблица размеров и характеристик подшипника GAC 70 F
Производитель SKF+
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Пропускная способность:
- Co (kN) Грузоподъемность статическая: 143
- C (kN) Грузоподъемность динамическая: 88
- Динамическая грузоподъемность (C): 88 кн
- Статическая грузоподъемность (C0): 143 кн
Прочие характеристики:
- s: 7.2 мм
- db max.: 92 мм
- dk: 102 мм
- Материальная константа KM: 480
- Размеры. мм: 70x110x25
- Размер (r1 min.): 1.5 мм
- Размер (r2 min.): 0.6 мм
- Размер сопряженных деталей (da max): 78 мм
- Размер сопряженных деталей (ra max.): 1.5 мм
- Da min.: 85 мм
- Db min.: 103 мм
Исходные данные для расчета:
- Удельный коэффициент динамической нагрузки K: 50 н/мм²
- Удельный коэффициент статической нагрузки K0: 80 н/мм²
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр: 70
- D (мм) Наружный диаметр: 110
- m (кг) Масса: 1.05
- Угол наклона (α): 2.5°
- T (мм) Высота: 25
- Ширина (высота) (B): 25 мм
- Внутренний диаметр: 70 мм
- Внешний диаметр: 110 мм
- Высота. мм: 25
- Ширина наружной обоймы (C): 23 мм
- Масса: 1.05 кг
- Наружный диаметр (D): 110 мм
- Внутренний диаметр (d): 70 мм
- Ширина рабочая (T): 25 мм
Классификация:
- Обозначение: gac 70 f
- Основной тип: шарнирный
Производитель NIS+
Габаритные и посадочные размеры:
- ROLEK Внешний диаметр: 110
- ROLEK Внутренний диаметр: 70
- ROLEK Ширина: 25
- ROLEK Масса: 1.05
- ROLEK r1.2 min: 1.5
- ROLEK C: 23
- ROLEK r3.4 min: 0.6
В таблице приведены основные размеры подшипника GAC 70 F, технические характеристики и номинальные значения.
Аналоги подшипника GAC 70 F
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| SKF | GAC 70 F | 70 | 110 | 25 | ISO |
| NIS | GAC 70 F | 70 | 110 | 25 | ISO |
Аналог подшипника GAC 70 F — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
