Подшипник скольжения GAC 50 F

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Пропускная способность:

• Co (kN) Грузоподъемность статическая - 85;
• C (kN) Грузоподъемность динамическая - 53;
• Динамическая грузоподъемность (C) - 53 кн;
• Статическая грузоподъемность (C0) - 85 кн;

Прочие характеристики:

• s - 4.3 мм;
• db max. - 67 мм;
• dk - 74 мм;
• Материальная константа KM - 480;
• Размеры. мм - 50x80x20;
• Размер (r1 min.) - 1 мм;
• Размер (r2 min.) - 0.3 мм;
• Размер сопряженных деталей (da max) - 56 мм;
• Размер сопряженных деталей (ra max.) - 1 мм;
• Da min. - 60 мм;
• Db min. - 74.5 мм;

Исходные данные для расчета:

• Удельный коэффициент динамической нагрузки K - 50 н/мм²;
• Удельный коэффициент статической нагрузки K0 - 80 н/мм²;

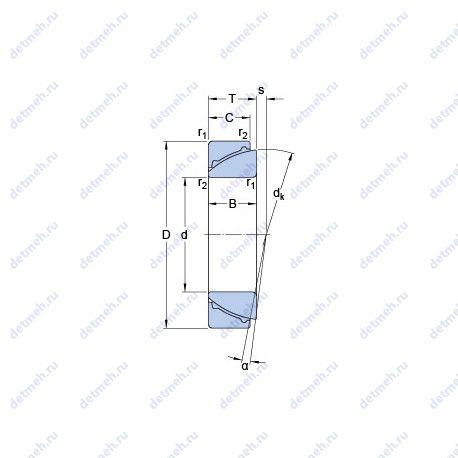

Габаритные и посадочные размеры:

• d (мм) Внутренний диаметр - 50;
• D (мм) Наружный диаметр - 80;
• m (кг) Масса - 0.46;
• Угол наклона (α) - 3°;
• T (мм) Высота - 20;
• Ширина (высота) (B) - 20 мм;
• Внутренний диаметр - 50 мм;
• Внешний диаметр - 80 мм;
• Высота. мм - 20;
• Ширина наружной обоймы (C) - 19 мм;
• Масса - 0.46 кг;
• Наружный диаметр (D) - 80 мм;
• Внутренний диаметр (d) - 50 мм;
• Ширина рабочая (T) - 20 мм;

Классификация:

• Обозначение - gac 50 f;
• Основной тип - шарнирный;

Производитель ROLEK

Компания ROLEK зарекомендовала себя на мировом рынке как один из авторитетных производителей качественных подшипников. История её успеха началась несколько десятилетий назад, когда небольшая инженерная мастерская превратилась в крупное промышленное предприятие. Со временем, соблюдая традиции высокого мастерства, компания развернула своё производство и сейчас занимает одну из лидирующих позиций на рынке подшипников. Используя инновационные технологии и стремясь к постоянному развитию, ROLEK обеспечивает потребности самых различных секторов промышленности, от автомобилестроения до аэрокосмической отрасли.

Габаритные и посадочные размеры:

• Внешний диаметр - 80 мм;
• Внутренний диаметр - 50 мм;
• Ширина - 20 мм;
• Масса - 0.46;
• r1.2 min - 1;
• C - 19;
• r3.4 min - 0.3;
