Подшипник скольжения GEEW110ES

Подшипник GEEW110ES — это импортный шарнирный подшипник, обозначение основновного исполнения 110, размер 110*160*110 мм.

Стандарт: ISO
Бренды: ISB, LS
Внутренний диаметр: 110 мм
Наружный диаметр: 160 мм
Ширина: 110 мм
Масса: 5.8 кг

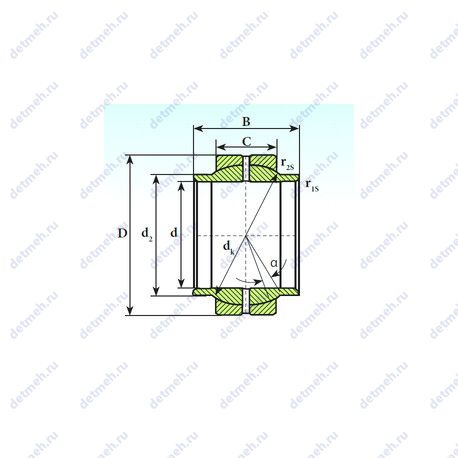

Подшипник GEEW110ES чертеж — Чертеж подшипника GEEW110ES

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги
Взаимозаменяемость

Таблица размеров и характеристик подшипника GEEW110ES

Производитель LS

LS — китайский производитель подшипников, специализирующийся на выпуске шарнирных подшипников, включая упорные, радиальные и радиально-упорные. Продукция компании известна высоким качеством, прочностью и длительным сроком службы. Подшипники LS применяются в различных отраслях промышленности, обеспечивая надежную и долговечную работу механизмов.

Прочие характеристики:

Размер (dk) - 140 мм.;
Размеры. мм - 110x160x110;
Размер (r1 min.) - 1 мм.;
Уплотнение - нет;
Размер (d1) - 124 мм.;

Классификация:

Обозначение - geew110es;
Основной тип - шарнирный;

Габаритные и посадочные размеры:

Внутренний диаметр - 110 мм;
Внешний диаметр - 160 мм;
Высота. мм - 110;
Ширина (высота) (B) - 110 мм.;
Ширина наружной обоймы (C) - 55 мм.;
Угол наклона (α) - 4°;
Масса - 5.53 кг;
Радиус наружней фаски - 1 мм.;

Пропускная способность:

Грузоподъемность динамическая - 654 кн;
Грузоподъемность статическая - 3270 кн;

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Габаритные и посадочные размеры:

Масса - 5.8 кг;
Внутренний диаметр - 110 мм;
Внешний диаметр - 160 мм;
Высота. мм - 110;
Ширина (высота) (B) - 110 мм.;
Ширина наружной обоймы (C) - 55 мм;
Угол наклона (α) - 4°;

Классификация:

Обозначение - geew 110 es;
Основной тип - шарнирный;

Прочие характеристики:

Размеры. мм - 110x160x110;
Уплотнение - нет;
Размер (d2) - 124 мм.;
Размер (dk) - 140 мм.;
Размер (r1 min.) - 1 мм.;
Размер (r2 min.) - 1 мм.;

Пропускная способность:

Грузоподъемность динамическая - 655 кн;
Грузоподъемность статическая - 3250 кн;

В таблице приведены основные размеры подшипника GEEW110ES, технические характеристики и номинальные значения.

Таблица модификаций подшипника GEEW110ES

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
GE110SX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	110	170	38	3.9
GAC110S	Шарнирный подшипник.	110	170	38	3.68
SB 110A	Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа)..	110	170	93	8.55
IKOS110	Шарнирный подшипник.	110	170	40	3.3
GE110DO	Шарнирный подшипник.	110	160	70	4.7
GAC110T	Механически обработанный сепаратор из текстолита.	110	170	38	3.68
GAC110N	Канавка под стопорное кольцо на наружном кольце подшипника.	110	170	38	3.68
SF110ES	Шарнирный подшипник.	110	0	70	48.5
110RN02	Канавка под стопорное кольцо на наружном кольце подшипника.	110	200	38	5.4
110RJ03	Штампованный сепаратор из стального листа.	110	240	50	11.7
110RU02	Шарнирный подшипник.	110	200	38	5.4
110RT03	Механически обработанный сепаратор из текстолита.	110	240	50	11.7
110RF02	Механически обработанный сепаратор из стали или специального чугуна.	110	200	38	5.4
110RJ02	Штампованный сепаратор из стального листа.	110	200	38	5.4
110RT02	Механически обработанный сепаратор из текстолита.	110	200	38	5.4
110RF03	Механически обработанный сепаратор из стали или специального чугуна.	110	240	50	11.7
110RN03	Канавка под стопорное кольцо на наружном кольце подшипника.	110	240	50	11.7
110RU03	Шарнирный подшипник.	110	240	50	11.7
110FS160	Механически обработанный сепаратор из стали или специального чугуна. Рабочая температура (термическая стабилизация) до 200°C.	110	160	55	4.94424
GEG110ES	Повышенной грузоподъемности.	110	180	100	9.74
GEH110XT	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита.	110	160	78	6.21
GEH110HC	Шарнирный подшипник.	110	160	78	6.21
110TAD20	Механически обработанный сепаратор из текстолита.	110	170	72	5.35
GEH110HT	Механически обработанный сепаратор из текстолита.	110	160	78	6.21
GE 110GS	Метрический радиальный сферический подшипник скольжения. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	110	180	100	9.7
GE110-SW	Метрический радиальный сферический подшипник скольжения. Без кольцевой канавки и смазочных отверстий в наружном кольце.	110	170	36	3.7
GE110-LO	Метрический радиальный сферический подшипник скольжения. Механически обработанный сепаратор из легкого сплава.	110	160	110	5.5
GE110XDO	Метрический радиальный сферический подшипник скольжения. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	110	180	100	11
GEF110ES	Шарнирный подшипник.	110	170	93	8.63
SIA110ES	Обслуживаемый наконечник штока, сферический подшипник скольжения с контактной поверхностью сталь/сталь..	110	0	70	44
110TMP12	Механически обработанный сепаратор из текстолита. Механически обработанный сепаратор оконного типа из латуни.	110	160	38	0
110TMP93	Механически обработанный сепаратор из текстолита. Механически обработанный сепаратор оконного типа из латуни.	110	190	48	0
SIR110ES	Шарнирный подшипник.	110	0	70	47.6
110RUB41	Шарнирный подшипник.	110	180	69	0
AR110-29	Сепаратор в сборе с шариками или роликами.	110	200	92	0
110KBE02	Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией. Коническое внутреннее отверстие, конусность 1:12.	110	200	74	10.7
110KBE03	Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией. Коническое внутреннее отверстие, конусность 1:12.	110	240	93	22.3
AR110-46	Сепаратор в сборе с шариками или роликами.	110	170	45	0
SCF110ES	Обслуживаемый наконечник штока с сварным хвостовиком, сферический подшипник скольжения с контактной поверхностью сталь/сталь.. Требует обслуживания, смазывается через отверстие или пресс-масленку в корпусе и через вал.	110	0	0	48
AR110-39	Сепаратор в сборе с шариками или роликами.	110	200	100	0

Модификации подшипника GEEW110ES - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника GEEW110ES

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ISB	GEEW110ES	110	160	110	ISO
LS	GEEW110ES	110	160	110	ISO

Аналог подшипника GEEW110ES — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
GIHN-K 110 LO	110	160	110		Проточка на внешнем кольце для смазки
TAPR 696 CE	110	160	110
