Подшипник скольжения GE110SX
Подшипник GE110SX — это импортный шарнирный подшипник, обозначение основновного исполнения 110, размер 110*170*38 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

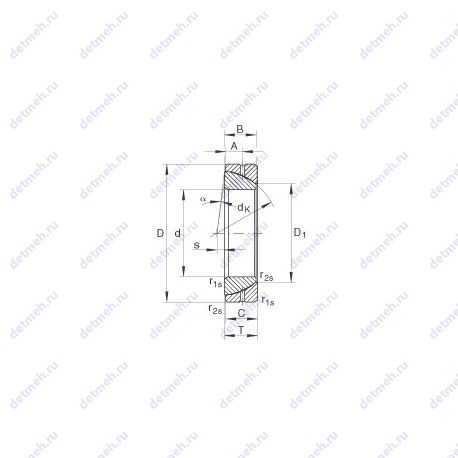

Таблица размеров и характеристик подшипника GE110SX
Производитель INA
Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.
Габаритные и посадочные размеры:
- (С) ширина внутреннего кольца. мм - 36;
- Угол наклона (α) - 1.5°;
- Внешний диаметр - 170. мм;
- Ширина (высота) (B) - 36, 36 мм;
- Масса - 3.9 кг;
- Ширина рабочая (T) - 38 мм.;
- Ширина наружной обоймы (C) - 36 мм;
- Высота. мм - 38;
- Внутренний диаметр - 110 мм;
- (T) монтажная высота. мм - 38;
Прочие характеристики:
- Размер сопряженных деталей (da max) - 123.2;
- Расстояние от торца до оси смазочных отверстий (A) - 19 мм.;
- Размер сопряженных деталей (Db min.) - 162;
- Da min. мм - 135;
- da max. мм - 123.2;
- dK. мм - 160;
- r1s min. мм - 2.5;
- Размер (dk) - 160 мм.;
- Размер (r2 min.) - 0.6 мм.;
- Размер сопряженных деталей (Da min) - 135;
- Размер сопряженных деталей (db min) - 146;
- Уплотнение - нет;
- Размеры. мм - 110x170x36, 110x170x38;
- Размер (D1) - 125.8 мм.;
- Расстояние от торца тугого кольца до центра радиуса сферы (S) - 15 мм.;
- Размер (r1 min.) - 2.5 мм.;
- A. мм - 19;
- Db min. мм - 162;
- db max. мм - 146;
- s. мм - 15;
- D1. мм - 125.8;
- alf.° - 1.5;
- r2s min. мм - 0.6;
Пропускная способность:
- Грузоподъемность динамическая - 469 кн;
- Грузоподъемность статическая - 2340 кн;
- C0r статическая грузоподъемность. радиальная. Н - 2340000;
- Cr динамическая грузоподъемность. радиальная. Н - 469000;
Классификация:
- Обозначение - ge110-sx, ge 110 sx;
- Основной тип - шарнирный;
Производитель Enduro
Enduro Bearings - американская компания, основанная в 1996 году, специализирующаяся на производстве высококачественных подшипников и сопутствующих компонентов для велосипедной и промышленной отраслей. Компания предоставляет решения для различных отраслей промышленности, обеспечивая надежность и долговечность своей продукции.
Габаритные и посадочные размеры:
- Высота. мм - 38;
- Внешний диаметр - 170. мм;
- Внутренний диаметр - 110. мм;
- Ширина рабочая (T) - 38 мм.;
- Ширина (высота) (B) - 38 мм.;
- Ширина наружной обоймы (C) - 34 мм.;
- Масса - 3.679991896 кг;
Прочие характеристики:
- Размеры. мм - 110x170x38;
- Размер (r1 min.) - 2 мм.;
- Размер (r2 min.) - 2 мм.;
- Размер (J) - 19 мм.;
- Размер (K) - 155 мм.;
- Расстояние от торца тугого кольца до центра радиуса сферы (S) - 13 мм.;
- Уплотнение - нет;
Классификация:
- Обозначение - ge 110 sx;
- Основной тип - шарнирный;
Пропускная способность:
- Грузоподъемность динамическая - 463 кн;
- Грузоподъемность статическая - 2318 кн;
Производитель Timken
Компания Timken постоянно развивает мир благодаря инновационным объектам управления трением и передачи энергии. Timken является одним из главных производителей высокотехнологичных антифрикционных подшипников и компонентов из легированной стали, в том числе ведущим поставщиком подшипниковой стали 52100. Сегодня Timken изготавливает и распространяет подшипники, зубчатые передачи, автоматизированные системы смазки, ремни, цепи, муфты и продукты линейного перемещения, а также предлагает большой перечень услуг касательно обновления и ремонта силовых агрегатов. Технические навыки Timken в области металлургии, трибологии и передачи энергии применяются в подшипниках и связанных с ними системах для улучшения уровня надежности и эффективности машин по всему миру.
Прочие характеристики:
- Размер (s) - 15 мм.;
- Размер (dk) - 160 мм.;
- Размеры. мм - 110x170x38;
- Расстояние от торца до оси смазочных отверстий (A) - 19 мм.;
- Уплотнение - нет;
- Размер (D1) - 125.8 мм.;
Габаритные и посадочные размеры:
- Ширина наружной обоймы (C) - 36 мм;
- Внутренний диаметр - 110 мм;
- Внешний диаметр - 170 мм;
- Высота. мм - 38;
- Масса - 3.6 кг;
- Ширина рабочая (T) - 38 мм.;
- Ширина (высота) (B) - 36 мм;
Классификация:
- Основной тип - шарнирный;
- Обозначение - ge110sx;
Пропускная способность:
- Грузоподъемность динамическая - 475 кн;
- Грузоподъемность статическая - 2360 кн;
В таблице приведены основные размеры подшипника GE110SX, технические характеристики и номинальные значения.
Таблица модификаций подшипника GE110SX
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| GAC110S | Шарнирный подшипник. | 110 | 170 | 38 | 3.68 |
| SB 110A | Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа).. | 110 | 170 | 93 | 8.55 |
| IKOS110 | Шарнирный подшипник. | 110 | 170 | 40 | 3.3 |
| GE110DO | Шарнирный подшипник. | 110 | 160 | 70 | 4.7 |
| GAC110T | Механически обработанный сепаратор из текстолита. | 110 | 170 | 38 | 3.68 |
| GAC110N | Канавка под стопорное кольцо на наружном кольце подшипника. | 110 | 170 | 38 | 3.68 |
| SF110ES | Шарнирный подшипник. | 110 | 0 | 70 | 48.5 |
| 110RN02 | Канавка под стопорное кольцо на наружном кольце подшипника. | 110 | 200 | 38 | 5.4 |
| 110RJ03 | Штампованный сепаратор из стального листа. | 110 | 240 | 50 | 11.7 |
| 110RU02 | Шарнирный подшипник. | 110 | 200 | 38 | 5.4 |
| 110RT03 | Механически обработанный сепаратор из текстолита. | 110 | 240 | 50 | 11.7 |
| 110RU03 | Шарнирный подшипник. | 110 | 240 | 50 | 11.7 |
| 110RF02 | Механически обработанный сепаратор из стали или специального чугуна. | 110 | 200 | 38 | 5.4 |
| 110RJ02 | Штампованный сепаратор из стального листа. | 110 | 200 | 38 | 5.4 |
| 110RT02 | Механически обработанный сепаратор из текстолита. | 110 | 200 | 38 | 5.4 |
| 110RF03 | Механически обработанный сепаратор из стали или специального чугуна. | 110 | 240 | 50 | 11.7 |
| 110RN03 | Канавка под стопорное кольцо на наружном кольце подшипника. | 110 | 240 | 50 | 11.7 |
| 110FS160 | Механически обработанный сепаратор из стали или специального чугуна. Рабочая температура (термическая стабилизация) до 200°C. | 110 | 160 | 55 | 4.94424 |
| GEG110ES | Повышенной грузоподъемности. | 110 | 180 | 100 | 9.74 |
| GEH110XT | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита. | 110 | 160 | 78 | 6.21 |
| GEH110HC | Шарнирный подшипник. | 110 | 160 | 78 | 6.21 |
| 110TAD20 | Механически обработанный сепаратор из текстолита. | 110 | 170 | 72 | 5.35 |
| GEH110HT | Механически обработанный сепаратор из текстолита. | 110 | 160 | 78 | 6.21 |
| GE 110GS | Метрический радиальный сферический подшипник скольжения. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 110 | 180 | 100 | 9.7 |
| GE110-SW | Метрический радиальный сферический подшипник скольжения. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 110 | 170 | 36 | 3.7 |
| GE110-LO | Метрический радиальный сферический подшипник скольжения. Механически обработанный сепаратор из легкого сплава. | 110 | 160 | 110 | 5.5 |
| GE110XDO | Метрический радиальный сферический подшипник скольжения. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 110 | 180 | 100 | 11 |
| GEF110ES | Шарнирный подшипник. | 110 | 170 | 93 | 8.63 |
| SIA110ES | Обслуживаемый наконечник штока, сферический подшипник скольжения с контактной поверхностью сталь/сталь.. | 110 | 0 | 70 | 44 |
| 110TMP12 | Механически обработанный сепаратор из текстолита. Механически обработанный сепаратор оконного типа из латуни. | 110 | 160 | 38 | 0 |
| 110TMP93 | Механически обработанный сепаратор из текстолита. Механически обработанный сепаратор оконного типа из латуни. | 110 | 190 | 48 | 0 |
| SIR110ES | Шарнирный подшипник. | 110 | 0 | 70 | 47.6 |
| 110RUB41 | Шарнирный подшипник. | 110 | 180 | 69 | 0 |
| AR110-29 | Сепаратор в сборе с шариками или роликами. | 110 | 200 | 92 | 0 |
| 110KBE02 | Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией. Коническое внутреннее отверстие, конусность 1:12. | 110 | 200 | 74 | 10.7 |
| 110KBE03 | Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией. Коническое внутреннее отверстие, конусность 1:12. | 110 | 240 | 93 | 22.3 |
| AR110-46 | Сепаратор в сборе с шариками или роликами. | 110 | 170 | 45 | 0 |
| AR110-28 | Сепаратор в сборе с шариками или роликами. | 110 | 180 | 86 | 0 |
| AR110-39 | Сепаратор в сборе с шариками или роликами. | 110 | 200 | 100 | 0 |
| 110KBE22 | Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией. Коническое внутреннее отверстие, конусность 1:12. | 110 | 200 | 101 | 14.3 |
Модификации подшипника GE110SX - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника GE110SX
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| Timken | GE110SX | 110 | 170 | 38 | ISO |
| INA | GE110SX | 110 | 170 | 38 | ISO |
| Enduro | GE110SX | 110 | 170 | 38 | ISO |
Аналог подшипника GE110SX — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
