Подшипник скольжения GE 30 C

Производитель LS

LS — китайский производитель подшипников, специализирующийся на выпуске шарнирных подшипников, включая упорные, радиальные и радиально-упорные. Продукция компании известна высоким качеством, прочностью и длительным сроком службы. Подшипники LS применяются в различных отраслях промышленности, обеспечивая надежную и долговечную работу механизмов.

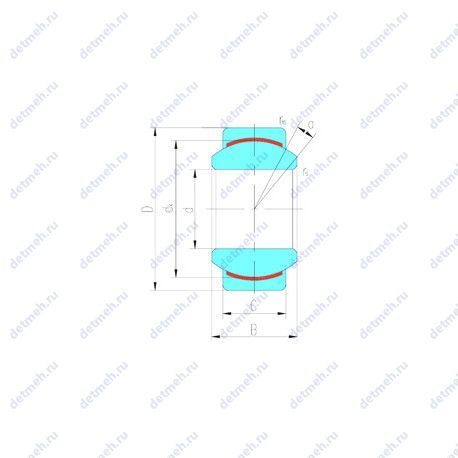

Габаритные и посадочные размеры:

• Внутренний диаметр - 30 мм;
• Ширина наружной обоймы (C) - 18 мм.;
• Ширина (высота) (B) - 22 мм.;
• Высота. мм - 22;
• Внешний диаметр - 47. мм;
• Угол наклона (α) - 6°;
• Радиус наружней фаски - 0.6 мм.;
• Масса - 0.149 кг;

Прочие характеристики:

• Размер (r1 min.) - 0.6 мм.;
• Размер (dk) - 40.7 мм.;
• Размеры. мм - 30x47x22;
• Уплотнение - нет;

Классификация:

• Обозначение - ge30c;
• Основной тип - шарнирный;

Пропускная способность:

• Грузоподъемность статическая - 166 кн;
• Грузоподъемность динамическая - 65 кн;

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Прочие характеристики:

• Размер (r2 min.) - 0.6 мм.;
• Размер (r1 min.) - 0.6 мм.;
• Размер (dk) - 40.7 мм.;
• Уплотнение - нет;
• Размеры. мм - 30x47x22;

Габаритные и посадочные размеры:

• Угол наклона (α) - 6°;
• Ширина (высота) (B) - 22 мм;
• Масса - 0.163 кг;
• Ширина наружной обоймы (C) - 18 мм;
• Высота. мм - 22;
• Внешний диаметр - 47 мм;
• Внутренний диаметр - 30 мм;

Классификация:

• Основной тип - шарнирный;
• Обозначение - ge 30 c;

Пропускная способность:

• Грузоподъемность статическая - 166 кн;
• Грузоподъемность динамическая - 65.5 кн;

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Габаритные и посадочные размеры:

• Угол наклона (α) - 6°;
• C (мм) Ширина наружного кольца - 18;
• В (мм) Ширина - 22;
• m (кг) Масса - 0.16;
• D (мм) Наружный диаметр - 47;
• d (мм) Внутренний диаметр - 30;
• Наружный диаметр (D) - 47 мм;
• Ширина (высота) (B) - 22 мм;
• Внутренний диаметр (d) - 30 мм;
• Масса - 0.16 кг;
• Ширина наружной обоймы (C) - 18 мм;
• Высота. мм - 22;
• Внешний диаметр - 30 мм;
• Внутренний диаметр - 47 мм;

Исходные данные для расчета:

• Удельный коэффициент статической нагрузки K0 - 250 н/мм²;
• Удельный коэффициент динамической нагрузки K - 100 н/мм²;

Пропускная способность:

• C (kN) Грузоподъемность динамическая - 65.5;
• Co (kN) Грузоподъемность статическая - 166;
• Статическая грузоподъемность (C0) - 166 кн;
• Динамическая грузоподъемность (C) - 65.5 кн;

Прочие характеристики:

• Материальная константа KM - 1400;
• da min. - 32.8 мм;
• dk - 40.7 мм;
• Размер сопряженных деталей (ra max.) - 0.6 мм;
• Размер сопряженных деталей (da max) - 34.2 мм;
• Размер (r2 min.) - 0.6 мм;
• Размер (r1 min.) - 0.6 мм;
• Размеры. мм - 47x30x22;
• rb max. - 0.6 мм;
• Da max. - 44.4 мм;
• Da min. - 38.7 мм;

Классификация:

• Обозначение - ge 30 c;
• Основной тип - шарнирный;
