Подшипник скольжения GE150SX
Подшипник GE150SX — это импортный шарнирный подшипник, обозначение основновного исполнения 150, размер 150*225*48 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

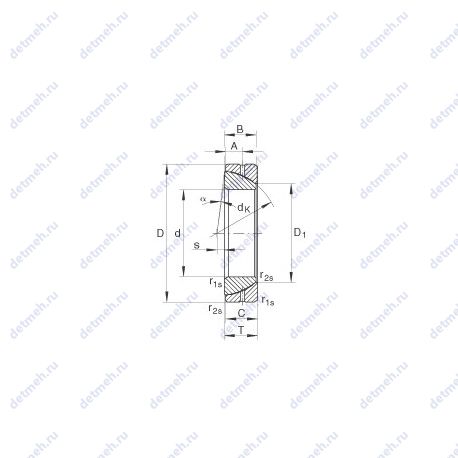

Таблица размеров и характеристик подшипника GE150SX
Производитель INA
Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.
Габаритные и посадочные размеры:
- (С) ширина внутреннего кольца. мм - 45;
- Угол наклона (α) - 1.7°;
- Внешний диаметр - 225 мм;
- Ширина (высота) (B) - 45, 45 мм;
- Масса - 7.9 кг;
- Ширина рабочая (T) - 48 мм.;
- Ширина наружной обоймы (C) - 45 мм;
- Высота. мм - 48;
- Внутренний диаметр - 150 мм;
- (T) монтажная высота. мм - 48;
Прочие характеристики:
- Размер сопряженных деталей (da max) - 167.1;
- Расстояние от торца до оси смазочных отверстий (A) - 24 мм.;
- Размер сопряженных деталей (Db min.) - 216;
- Da min. мм - 184;
- da max. мм - 167.1;
- dK. мм - 213;
- r1s min. мм - 3;
- Размер (dk) - 213 мм.;
- Размер (r2 min.) - 1 мм.;
- Размер сопряженных деталей (Da min) - 184;
- Размер сопряженных деталей (db min) - 194;
- Уплотнение - нет;
- Размеры. мм - 150x225x45, 150x225x48;
- Размер (D1) - 170.9 мм.;
- Расстояние от торца тугого кольца до центра радиуса сферы (S) - 21 мм.;
- Размер (r1 min.) - 3 мм.;
- A. мм - 24;
- Db min. мм - 216;
- db max. мм - 194;
- s. мм - 21;
- D1. мм - 170.9;
- alf.° - 1.7;
- r2s min. мм - 1;
Пропускная способность:
- Грузоподъемность динамическая - 764 кн;
- Грузоподъемность статическая - 3820 кн;
- C0r статическая грузоподъемность. радиальная. Н - 3830000;
- Cr динамическая грузоподъемность. радиальная. Н - 765000;
Классификация:
- Обозначение - ge150-sx, ge 150 sx;
- Основной тип - шарнирный;
Производитель Enduro
Enduro Bearings - американская компания, основанная в 1996 году, специализирующаяся на производстве высококачественных подшипников и сопутствующих компонентов для велосипедной и промышленной отраслей. Компания предоставляет решения для различных отраслей промышленности, обеспечивая надежность и долговечность своей продукции.
Габаритные и посадочные размеры:
- Высота. мм - 48;
- Внешний диаметр - 225. мм;
- Внутренний диаметр - 150. мм;
- Ширина рабочая (T) - 48 мм.;
- Ширина (высота) (B) - 48 мм.;
- Ширина наружной обоймы (C) - 46 мм.;
- Масса - 8.01043472 кг;
Прочие характеристики:
- Размеры. мм - 150x225x48;
- Размер (r1 min.) - 3 мм.;
- Размер (r2 min.) - 3 мм.;
- Размер (J) - 20.5 мм.;
- Размер (K) - 211 мм.;
- Расстояние от торца тугого кольца до центра радиуса сферы (S) - 20 мм.;
- Уплотнение - нет;
Классификация:
- Обозначение - ge 150 sx;
- Основной тип - шарнирный;
Пропускная способность:
- Грузоподъемность динамическая - 850 кн;
- Грузоподъемность статическая - 4270 кн;
Производитель Timken
Компания Timken постоянно развивает мир благодаря инновационным объектам управления трением и передачи энергии. Timken является одним из главных производителей высокотехнологичных антифрикционных подшипников и компонентов из легированной стали, в том числе ведущим поставщиком подшипниковой стали 52100. Сегодня Timken изготавливает и распространяет подшипники, зубчатые передачи, автоматизированные системы смазки, ремни, цепи, муфты и продукты линейного перемещения, а также предлагает большой перечень услуг касательно обновления и ремонта силовых агрегатов. Технические навыки Timken в области металлургии, трибологии и передачи энергии применяются в подшипниках и связанных с ними системах для улучшения уровня надежности и эффективности машин по всему миру.
Прочие характеристики:
- Размер (s) - 21 мм.;
- Размер (dk) - 213 мм.;
- Размеры. мм - 150x225x48;
- Расстояние от торца до оси смазочных отверстий (A) - 24 мм.;
- Уплотнение - нет;
- Размер (D1) - 170.9 мм.;
Габаритные и посадочные размеры:
- Ширина наружной обоймы (C) - 45 мм;
- Внутренний диаметр - 150 мм;
- Внешний диаметр - 225 мм;
- Высота. мм - 48;
- Масса - 7.7 кг;
- Ширина рабочая (T) - 48 мм.;
- Ширина (высота) (B) - 45 мм;
Классификация:
- Основной тип - шарнирный;
- Обозначение - ge150sx;
Пропускная способность:
- Грузоподъемность динамическая - 780 кн;
- Грузоподъемность статическая - 3900 кн;
В таблице приведены основные размеры подшипника GE150SX, технические характеристики и номинальные значения.
Таблица модификаций подшипника GE150SX
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| TBU150 | Шарнирный подшипник. | 150 | 250 | 175 | 46.4 |
| B150-3 | Подшипник со специальными размерами. | 150 | 200 | 24 | 2.08 |
| 150RU93 | Шарнирный подшипник. | 150 | 320 | 123.9 | 51.8 |
| SA4-150 | Шарнирный подшипник. | 150 | 220 | 120 | 17 |
| SB 150A | Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа).. | 150 | 220 | 120 | 17 |
| GAC150S | Шарнирный подшипник. | 150 | 225 | 48 | 8.01 |
| GAC150T | Механически обработанный сепаратор из текстолита. | 150 | 225 | 48 | 8.01 |
| BA150-6 | Шарнирный подшипник. | 150 | 210 | 28 | 5.38 |
| YRT 150 | Комбинация двух осевых игольчатых роликоподшипников и одного цилиндрического радиального подшипника.. | 150 | 240 | 40 | 6.2 |
| 150RU03 | Шарнирный подшипник. | 150 | 320 | 65 | 27.3 |
| 150RU91 | Шарнирный подшипник. | 150 | 220 | 66.7 | 11.1 |
| 150RT03 | Механически обработанный сепаратор из текстолита. | 150 | 320 | 65 | 27.3 |
| 150RT93 | Механически обработанный сепаратор из текстолита. | 150 | 320 | 123.9 | 51.8 |
| 150RT51 | Механически обработанный сепаратор из текстолита. | 150 | 220 | 38 | 6.3 |
| 150RT02 | Механически обработанный сепаратор из текстолита. | 150 | 270 | 45 | 11.7 |
| 150RT92 | Механически обработанный сепаратор из текстолита. | 150 | 250 | 88.9 | 23.1 |
| 150RT91 | Механически обработанный сепаратор из текстолита. | 150 | 220 | 66.7 | 11.1 |
| 150RU51 | Шарнирный подшипник. | 150 | 220 | 38 | 6.3 |
| 150RU92 | Шарнирный подшипник. | 150 | 250 | 88.9 | 23.1 |
| 150RU02 | Шарнирный подшипник. | 150 | 270 | 45 | 11.7 |
| 150RJ92 | Штампованный сепаратор из стального листа. | 150 | 250 | 88.9 | 23.1 |
| 150RJ93 | Штампованный сепаратор из стального листа. | 150 | 320 | 123.9 | 51.8 |
| 150RF51 | Механически обработанный сепаратор из стали или специального чугуна. | 150 | 220 | 38 | 6.3 |
| 150RF92 | Механически обработанный сепаратор из стали или специального чугуна. | 150 | 250 | 88.9 | 23.1 |
| 150RF02 | Механически обработанный сепаратор из стали или специального чугуна. | 150 | 270 | 45 | 11.7 |
| 150RF93 | Механически обработанный сепаратор из стали или специального чугуна. | 150 | 320 | 123.9 | 51.8 |
| 150RN03 | Канавка под стопорное кольцо на наружном кольце подшипника. | 150 | 320 | 65 | 27.3 |
| 150RJ91 | Штампованный сепаратор из стального листа. | 150 | 220 | 66.7 | 11.1 |
| 150RF03 | Механически обработанный сепаратор из стали или специального чугуна. | 150 | 320 | 65 | 27.3 |
| 150RJ02 | Штампованный сепаратор из стального листа. | 150 | 270 | 45 | 11.7 |
| 150RN02 | Канавка под стопорное кольцо на наружном кольце подшипника. | 150 | 270 | 45 | 11.7 |
| 150RJ03 | Штампованный сепаратор из стального листа. | 150 | 320 | 65 | 27.3 |
| 150RN51 | Канавка под стопорное кольцо на наружном кольце подшипника. | 150 | 220 | 38 | 6.3 |
| 150RF91 | Механически обработанный сепаратор из стали или специального чугуна. | 150 | 220 | 66.7 | 11.1 |
| 150RN92 | Канавка под стопорное кольцо на наружном кольце подшипника. | 150 | 250 | 88.9 | 23.1 |
| 150RN93 | Канавка под стопорное кольцо на наружном кольце подшипника. | 150 | 320 | 123.9 | 51.8 |
| 150RJ51 | Штампованный сепаратор из стального листа. | 150 | 220 | 38 | 6.3 |
| AR150-1 | Сепаратор в сборе с шариками или роликами. | 150 | 225 | 75 | 0 |
| IKOS150 | Шарнирный подшипник. | 150 | 225 | 50 | 7 |
| 150RN91 | Канавка под стопорное кольцо на наружном кольце подшипника. | 150 | 220 | 66.7 | 11.1 |
Модификации подшипника GE150SX - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника GE150SX
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| Timken | GE150SX | 150 | 225 | 48 | ISO |
| INA | GE150SX | 150 | 225 | 48 | ISO |
| Enduro | GE150SX | 150 | 225 | 48 | ISO |
Аналог подшипника GE150SX — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
