Шарнирный подшипник GW 025

Подшипник GW 025 — это импортный шарнирный подшипник, обозначение основновного исполнения 025, размер 25*62*22.5 мм.

Стандарт: ISO
Бренды: CX, ISO
Внутренний диаметр: 25 мм
Наружный диаметр: 62 мм
Ширина: 22.5 мм
Масса: 0.39 кг

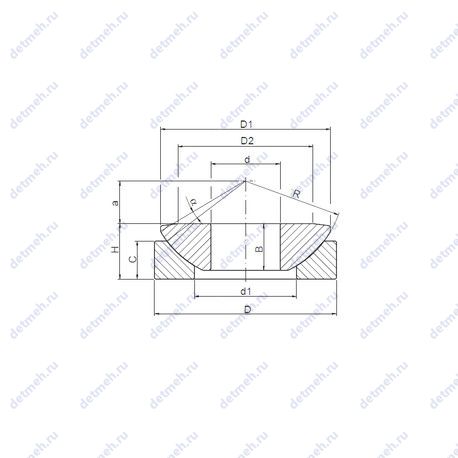

Подшипник GW 025 чертеж — Чертеж подшипника GW 025

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс GW — С канавкой для смазывания

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника GW 025

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Габаритные и посадочные размеры:

Внешний диаметр - 62 мм;
Угол наклона (α) - 7°;
Масса - 0.39 кг;
Высота (H) - 22.5 мм.;
Высота. мм - 22.5;
Внутренний диаметр - 25 мм;

Прочие характеристики:

Размер (C) - 17 мм.;
Размер (B) - 16 мм.;
Размер (R) - 66 мм.;
Размер (D2) - 45 мм.;
Размер (D1) - 57.5 мм.;
Размер (a) - 14 мм;
Размер (d1) - 34.5 мм.;
Уплотнение - нет;
Размеры. мм - 25x62x22.5;

Классификация:

Обозначение - gw 025;
Основной тип - шарнирный;

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

Обозначение - gw 025;
Основной тип - шарнирный;

Прочие характеристики:

Размеры. мм - 25x62x22.5;
Размер (C) - 17 мм.;
Размер (B) - 16 мм.;
Размер (R) - 66 мм.;
Размер (D2) - 45 мм.;
Размер (D1) - 57.5 мм.;
Размер (a) - 14 мм;
Уплотнение - нет;
Размер (d1) - 34.5 мм.;

Габаритные и посадочные размеры:

Внутренний диаметр - 25 мм;
Внешний диаметр - 62 мм;
Угол наклона (α) - 7°;
Высота. мм - 22.5;
Высота (H) - 22.5 мм.;
Масса - 0.39 кг;

Пропускная способность:

Грузоподъемность динамическая - 258 кн;
Грузоподъемность статическая - 516 кн;

В таблице приведены основные размеры подшипника GW 025, технические характеристики и номинальные значения.

Таблица модификаций подшипника GW 025

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
IKOS025	Шарнирный подшипник.	25	47	17	0.128
025-5AC3	Однорядный радиально-упорный шарикоподшипник с углом контакта 25°.	25	52	18	0.224
GE 025 ES	Метрический радиальный сферический подшипник скольжения..	25	42	20	0.11
GE 025 HCR	Метрический радиальный сферический подшипник скольжения..	25	47	28	0.2
GE 025 XES	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Метрический радиальный сферический подшипник скольжения..	25	47	28	0.2
GE 025 ECR	Метрический радиальный сферический подшипник скольжения..	25	42	20	0.11
GE 025 HS-2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Метрический радиальный сферический подшипник скольжения..	25	47	28	0.19
GE 025 ES-2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Метрический радиальный сферический подшипник скольжения..	25	42	20	0.11
GE 025 XES-2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Метрический радиальный сферический подшипник скольжения..	25	47	28	0.2
GE 025 ECR-2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Метрический радиальный сферический подшипник скольжения..	25	42	20	0.11

Модификации подшипника GW 025 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника GW 025

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
CX	GW 025	25	62	22.5	ISO
ISO	GW 025	25	62	22.5	ISO

Аналог подшипника GW 025 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
