Шарнирный подшипник GE 025 XES

Подшипник GE 025 XES — это импортный шарнирный подшипник, обозначение основновного исполнения 025, размер 25*47*28 мм.

Стандарт: ISO
Бренды: CX, ISO
Внутренний диаметр: 25 мм
Наружный диаметр: 47 мм
Ширина: 28 мм
Масса: 0.2 кг

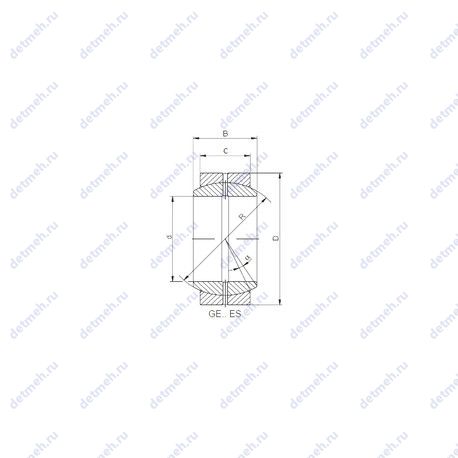

Подшипник GE 025 XES чертеж — Чертеж подшипника GE 025 XES

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс GE — Метрический радиальный сферический подшипник скольжения. Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги
Взаимозаменяемость

Таблица размеров и характеристик подшипника GE 025 XES

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

Основной тип - шарнирный;
Обозначение - ge 025 xes;

Габаритные и посадочные размеры:

Угол наклона (α) - 15°;
Ширина наружной обоймы (C) - 18 мм;
Ширина (высота) (B) - 28 мм;
Масса - 0.2 кг;
Высота. мм - 28;
Внешний диаметр - 47 мм;
Внутренний диаметр - 25 мм;

Прочие характеристики:

Уплотнение - нет;
Размеры. мм - 25x47x28;

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 18 мм;
Ширина (высота) (B) - 28 мм;
Масса - 0.2 кг;
Высота. мм - 28;
Внешний диаметр - 47 мм;
Внутренний диаметр - 25 мм;
Угол наклона (α) - 15°;

Классификация:

Основной тип - шарнирный;
Обозначение - ge 025 xes;

Прочие характеристики:

Уплотнение - нет;
Размеры. мм - 25x47x28;

Пропускная способность:

Грузоподъемность статическая - 310 кн;
Грузоподъемность динамическая - 62 кн;

В таблице приведены основные размеры подшипника GE 025 XES, технические характеристики и номинальные значения.

Таблица модификаций подшипника GE 025 XES

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
GW 025	С канавкой для смазывания.	25	62	22.5	0.39
IKOS025	Шарнирный подшипник.	25	47	17	0.128
025-5AC3	Однорядный радиально-упорный шарикоподшипник с углом контакта 25°.	25	52	18	0.224
GE 025 ES	Метрический радиальный сферический подшипник скольжения..	25	42	20	0.11
GE 025 HCR	Метрический радиальный сферический подшипник скольжения..	25	47	28	0.2
GE 025 ECR	Метрический радиальный сферический подшипник скольжения..	25	42	20	0.11
GE 025 HS-2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Метрический радиальный сферический подшипник скольжения..	25	47	28	0.19
GE 025 ES-2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Метрический радиальный сферический подшипник скольжения..	25	42	20	0.11
GE 025 XES-2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Метрический радиальный сферический подшипник скольжения..	25	47	28	0.2
GE 025 ECR-2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Метрический радиальный сферический подшипник скольжения..	25	42	20	0.11

Модификации подшипника GE 025 XES - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника GE 025 XES

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
CX	GE 025 XES	25	47	28	ISO
ISO	GE 025 XES	25	47	28	ISO

Аналог подшипника GE 025 XES — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм
GEG25ET-2RS	25	47	28
GEG25ES-2RS	25	47	28
GE25FW	25	47	28
GEG25C	25	47	28
GE25XDO	25	47	28
GE25XDO-2RS	25	47	28
GEG25N	25	47	28
