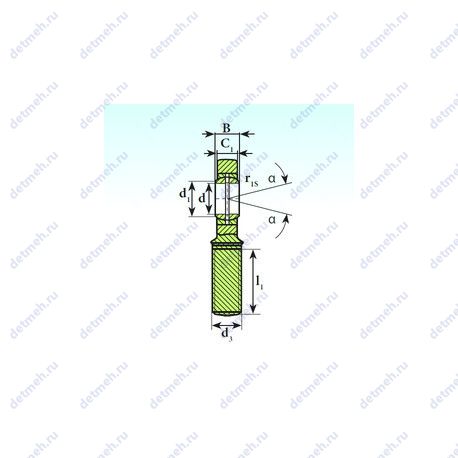

Шарнирный наконечник SA8E

Производитель AST

AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик  прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.

Прочие характеристики:

• Bore Center до Body (l7) - 13;
• Ball - hardened chrome steel-chrome plated;
• Material Body - carbon steel-zinc plated;
• Rod End Width (d2) - 24.000;
• Thread Size (G) - m8;
• Rod End Thickness (C1) - 6.500;
• Rod Overall Length (l2) - 54.000;
• Bore Center до End of Rod (h) - 42.000;
• Thread Length (l1) - 21.000;
• Mis-alignment Angle (a deg.) - 15;
• Spherical Diameter (dk or Dk) - 13.000;
• Номинальная статическая нагрузка - 10.000;
• Номинальная динамическая нагрузка - 5.500;
• Радиус (мин) - 0.300;
• Диаметр отверстия - 8.0000;
• Тип подшипника - steel-on-steel;

Габаритные и посадочные размеры:

• Масса - 29;
• Ширина - 8.0000 мм;
• Высота. мм - 8;
• Внутренний диаметр - 8 мм;

Классификация:

• Обозначение - sa8e;
• Основной тип - шарнирный;

Производитель LS

LS — китайский производитель подшипников, специализирующийся на выпуске шарнирных подшипников, включая упорные, радиальные и радиально-упорные. Продукция компании известна высоким качеством, прочностью и длительным сроком службы. Подшипники LS применяются в различных отраслях промышленности, обеспечивая надежную и долговечную работу механизмов.

Габаритные и посадочные размеры:

• Внутренний диаметр - 8 мм;
• Радиус наружней фаски - 0.3 мм.;
• Масса - 0.029 кг;
• Угол наклона (α) - 15°;
• Ширина (высота) (B) - 8 мм.;

Классификация:

• Обозначение - sa8e;
• Основной тип - шарнирный;

Прочие характеристики:

• Размер (h) - 42 мм.;
• Резьба (G) - m8;
• Размер (C1 max) - 6.5 мм.;
• Размер (l7 min.) - 13 мм.;
• Размер (l2 max.) - 54 мм.;
• Размер (l1 min.) - 21 мм.;
• Размер (d2) - 24 мм.;
• Уплотнение - нет;
• Размер (dk) - 13 мм.;

Пропускная способность:

• Грузоподъемность статическая - 10 кн;
• Грузоподъемность динамическая - 5.5 кн;

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Прочие характеристики:

• Размер (C1) - 6 мм.;
• Размер (l7 min.) - 14 мм.;
• Размер (dk) - 13 мм.;
• Размер (l2 max.) - 54 мм.;
• Размер (h1) - 42 мм.;
• Размер (W) - m8x1.25;
• Размер (l1 min.) - 22 мм.;
• Размер (d2) - 24 мм.;
• Размер (d1) - 10.2 мм.;
• Уплотнение - нет;
• Размеры. мм - 8x16x8;

Габаритные и посадочные размеры:

• Радиус наружней фаски - 0.3 мм.;
• Угол наклона (α) - 15°;
• Масса - 0.029 кг;
• Ширина (высота) (B) - 8 мм.;
• Высота. мм - 8;
• Внешний диаметр - 16. мм;
• Внутренний диаметр - 8. мм;

Классификация:

• Основной тип - шарнирный;
• Обозначение - sa 8 e;

Пропускная способность:

• Грузоподъемность динамическая - 5.5 кн;
• Грузоподъемность статическая - 16 кн;

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

• Размер (l7 min.) - 11 мм.;
• Размер (l2 max.) - 56 мм.;
• Размер (l1 min.) - 21 мм.;
• Размер (h) - 42 мм.;
• Размер (dk) - 13 мм.;
• Размер (r1 min.) - 0.3 мм;
• Размер (B) - 8 мм.;
• Уплотнение - нет;
• Грузоподъемность динамическая - 5.5 кн;
• Размер (d2) - 25 мм.;
• Резьба (G) - m8;
• Размер (C1) - 6.5 мм.;

Пропускная способность:

• Грузоподъемность статическая - 12.9 кн;

Габаритные и посадочные размеры:

• Масса - 0.029 кг;
• Внутренний диаметр - 8. мм;
• Угол наклона (α) - 15°;

Классификация:

• Обозначение - sa8e;
• Основной тип - шарнирный;
