Подшипник скольжения GEG 20 ES

Производитель AST

AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик  прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.

Классификация:

• Основной тип - шарнирный;
• Обозначение - geg20es;

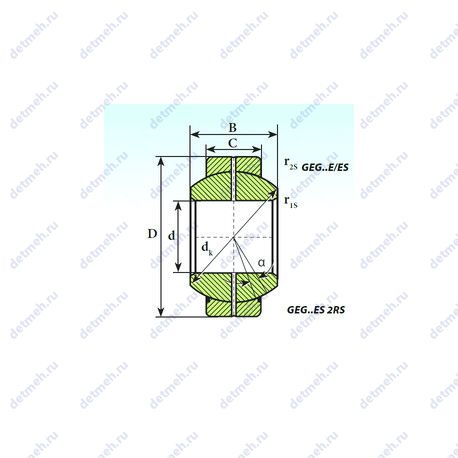

Габаритные и посадочные размеры:

• Внутренний диаметр - 20 мм;
• Внешний диаметр - 42 мм;
• Внешний диаметр - 42.0000 мм;
• Масса - 152;

Прочие характеристики:

• Тип подшипника - plain;
• Диаметр отверстия - 20.0000;
• Наружная ширина - 16.0000;
• Внутренняя ширина - 25.0000;
• Материал - 52100 chrome steel. or equivalent;
• Номинальная динамическая нагрузка - 48.000;
• Номинальная статическая нагрузка - 240.000;
• Spherical Diameter (dk or Dk) - 35.500;
• Max. shaft corner radius. or 45 deg. chamfer (ch1) - 0.300;
• Max. housing corner radius. or 45 deg. chamfer (ch) - 0.600;
• Mis-alignment Angle (a deg.) - 17;

Производитель FBJ

Японский производитель подшипников Fbj заполняет рынок высококачественной продукцией вот уже на протяжении 50 лет. Компания произвела много стандартных и специализированных типов шариковых и роликовых подшипников в соответствии с Японским промышленным стандартом (JIS) и Международной организацией по стандартизации (ISO). Продукция предлагает широкий спектр применения: нефтеперерабатывающие и химические предприятия, машиностроение, автомобилестроение, электроэнергетика, транспорт и т.д.

Классификация:

• Основной тип - шарнирный;
• Обозначение - geg20es;

Прочие характеристики:

• Размеры. мм - 20x42x25;
• Уплотнение - нет;
• Размер (d1) - 24 мм.;

Габаритные и посадочные размеры:

• Внутренний диаметр - 20 мм;
• Внешний диаметр - 42 мм;
• Высота. мм - 25;
• Ширина наружной обоймы (C) - 16 мм;
• Масса - 0.153 кг;
• Ширина (высота) (B) - 25 мм;
• Угол наклона (α) - 17°;

Пропускная способность:

• Грузоподъемность динамическая - 48 кн;
• Грузоподъемность статическая - 240 кн;

Производитель SIGMA

SIGMA — польский производитель подшипников, который специализируется на выпуске шариковых и роликовых подшипников для различных отраслей промышленности. Компания известна высоким качеством надежности и соответствию международным стандартам, а продукция конкурентоспособными ценами. Подшипники SIGMA применяются в машиностроении, сельском хозяйстве и автомобильной промышленности.

Классификация:

• Основной тип - шарнирный;
• Обозначение - geg 20 es;

Прочие характеристики:

• Размеры. мм - 20x35x20;
• Уплотнение - нет;

Габаритные и посадочные размеры:

• Внутренний диаметр - 20 мм;
• Внешний диаметр - 35 мм;
• Высота. мм - 20;
• Ширина наружной обоймы (C) - 12 мм.;
• Масса - 0.07 кг;
• Ширина (высота) (B) - 20 мм.;

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

• Основной тип - шарнирный;
• Обозначение - geg 20 es;

Прочие характеристики:

• Размеры. мм - 35x20x20;
• Размер (r1 min.) - 0.3 мм;
• Размер (r2 min.) - 0.3 мм;
• Размер сопряженных деталей (da max) - 25 мм;
• Размер сопряженных деталей (ra max.) - 0.3 мм;
• Размер (d1) - 25 мм;
• Da min. - 27.6 мм;
• Da max. - 33.2 мм;
• rb max. - 0.3 мм;
• b - 3.1 мм;
• da min. - 23.1 мм;
• b1 - 3.1 мм;
• M - 2 мм;
• dk - 29 мм;
• Материальная константа KM - 330;

Габаритные и посадочные размеры:

• Внутренний диаметр - 35 мм;
• Внешний диаметр - 20 мм;
• Высота. мм - 20;
• Ширина наружной обоймы (C) - 12 мм;
• Масса - 0.07 кг;
• Наружный диаметр (D) - 35 мм;
• Внутренний диаметр (d) - 20 мм;
• Ширина (высота) (B) - 20 мм;
• Угол наклона (α) - 4°;
• d (мм) Внутренний диаметр - 20;
• D (мм) Наружный диаметр - 35;
• m (кг) Масса - 0.07;
• В (мм) Ширина - 20;
• C (мм) Ширина наружного кольца - 12;

Пропускная способность:

• Динамическая грузоподъемность (C) - 30 кн;
• Статическая грузоподъемность (C0) - 146 кн;
• Co (kN) Грузоподъемность статическая - 146;
• C (kN) Грузоподъемность динамическая - 30;

Исходные данные для расчета:

• Удельный коэффициент динамической нагрузки K - 100 н/мм²;
• Удельный коэффициент статической нагрузки K0 - 500 н/мм²;

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Классификация:

• Основной тип - шарнирный;
• Обозначение - geg 20 es;

Прочие характеристики:

• Размеры. мм - 20x42x25;
• Уплотнение - нет;
• Размер (dk) - 35.5 мм.;
• Размер (r1 min.) - 0.6 мм.;
• Размер (r2 min.) - 0.6 мм.;

Габаритные и посадочные размеры:

• Внутренний диаметр - 20 мм;
• Внешний диаметр - 42 мм;
• Высота. мм - 25;
• Ширина (высота) (B) - 25 мм;
• Ширина наружной обоймы (C) - 16 мм;
• Масса - 0.15 кг;
• Угол наклона (α) - 17°;

Пропускная способность:

• Грузоподъемность динамическая - 48 кн;
• Грузоподъемность статическая - 240 кн;

Производитель LS

LS — китайский производитель подшипников, специализирующийся на выпуске шарнирных подшипников, включая упорные, радиальные и радиально-упорные. Продукция компании известна высоким качеством, прочностью и длительным сроком службы. Подшипники LS применяются в различных отраслях промышленности, обеспечивая надежную и долговечную работу механизмов.

Классификация:

• Основной тип - шарнирный;
• Обозначение - geg20es;

Прочие характеристики:

• Размеры. мм - 20x42x25;
• Размер (dk) - 35.5 мм.;
• Размер (r1 min.) - 0.6 мм.;
• Уплотнение - нет;

Габаритные и посадочные размеры:

• Внутренний диаметр - 20 мм;
• Внешний диаметр - 42 мм;
• Высота. мм - 25;
• Ширина (высота) (B) - 25 мм.;
• Ширина наружной обоймы (C) - 16 мм.;
• Угол наклона (α) - 17°;
• Масса - 0.152 кг;
• Радиус наружней фаски - 0.3 мм.;

Пропускная способность:

• Грузоподъемность динамическая - 48 кн;
• Грузоподъемность статическая - 240 кн;
