Подшипник скольжения GE 5 E

Производитель AST

AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик  прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.

Классификация:

• Основной тип - шарнирный;
• Обозначение - ge5e;

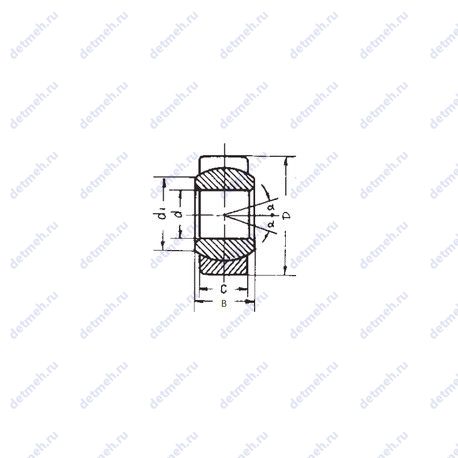

Габаритные и посадочные размеры:

• Внутренний диаметр - 5 мм;
• Внешний диаметр - 14 мм;
• Внешний диаметр - 14.0000 мм;
• Масса - 5;

Прочие характеристики:

• Тип подшипника - plain;
• Диаметр отверстия - 5.0000;
• Наружная ширина - 4.0000;
• Внутренняя ширина - 6.0000;
• Материал - 52100 chrome steel. or equivalent;
• Номинальная динамическая нагрузка - 3.400;
• Номинальная статическая нагрузка - 17.000;
• Spherical Diameter (dk or Dk) - 10.000;
• Max. shaft corner radius. or 45 deg. chamfer (ch1) - 0.300;
• Max. housing corner radius. or 45 deg. chamfer (ch) - 0.300;
• Mis-alignment Angle (a deg.) - 13;

Производитель FBJ

Японский производитель подшипников Fbj заполняет рынок высококачественной продукцией вот уже на протяжении 50 лет. Компания произвела много стандартных и специализированных типов шариковых и роликовых подшипников в соответствии с Японским промышленным стандартом (JIS) и Международной организацией по стандартизации (ISO). Продукция предлагает широкий спектр применения: нефтеперерабатывающие и химические предприятия, машиностроение, автомобилестроение, электроэнергетика, транспорт и т.д.

Классификация:

• Основной тип - шарнирный;
• Обозначение - ge5e;

Прочие характеристики:

• Размеры. мм - 5x14x6;
• Уплотнение - нет;
• Размер (d1) - 7 мм.;

Габаритные и посадочные размеры:

• Внутренний диаметр - 5 мм;
• Внешний диаметр - 14 мм;
• Высота. мм - 6;
• Ширина наружной обоймы (C) - 4 мм.;
• Масса - 0.005 кг;
• Ширина (высота) (B) - 6 мм.;
• Угол наклона (α) - 13°;

Пропускная способность:

• Грузоподъемность динамическая - 3.4 кн;
• Грузоподъемность статическая - 17 кн;

Производитель IKO

IKO   была   первой   компанией   в   Японии ,  которая   начала   технические   разработки   игольчатых   роликоподшипников . На сегодняшний день   это   ведущий   изготовитель   с   выдающимися   достижениями   в   этой   области .  В   отличие   от   стандартного   вращательного   способа   использования   подшипников ,  линейная   серия   расширила   область   применения   до   уровня   скользящих   устройств .  Абсолютно   новый   продукт   для   повышения   точности   направляющих .  IKO   уже   разработала   множество   продуктов ,  связанных   с   направляющими   звеньями   линейного   перемещения .  IKO   также   завоевала   репутацию   лидера   в   производстве   направляющих   линейного   перемещения .

Классификация:

• Основной тип - шарнирный;
• Обозначение - ge 5e;

Прочие характеристики:

• Размеры. мм - 5x14x6;
• Уплотнение - нет;
• Размер сопряженных деталей (Da max.) - 10;
• Размер сопряженных деталей (da min.) - 7.5;
• Размер сопряженных деталей (da max) - 8;
• Размер (r1 min.) - 0.3 мм.;
• Размер (r2 min.) - 0.3 мм.;
• Размер (dk) - 10 мм.;
• Размер сопряженных деталей (Da min) - 11.5;

Габаритные и посадочные размеры:

• Внутренний диаметр - 5 мм;
• Внешний диаметр - 14 мм;
• Высота. мм - 6;
• Ширина наружной обоймы (C) - 4 мм.;
• Масса - 0.004 кг;
• Ширина (высота) (B) - 6 мм.;
• Угол наклона (α) - 13°;

Пропускная способность:

• Грузоподъемность динамическая - 3.92 кн;
• Грузоподъемность статическая - 23.5 кн;

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

• Основной тип - шарнирный;
• Обозначение - ge 5 e;

Прочие характеристики:

• Размеры. мм - 14x5x6;
• Размер (r1 min.) - 0.3 мм;
• Размер (r2 min.) - 0.3 мм;
• Размер сопряженных деталей (da max) - 8 мм;
• Размер сопряженных деталей (ra max.) - 0.3 мм;
• Da min. - 9.5 мм;
• Da max. - 12.6 мм;
• rb max. - 0.3 мм;
• da min. - 6.6 мм;
• dk - 10 мм;
• Материальная константа KM - 330;

Габаритные и посадочные размеры:

• Внутренний диаметр - 14 мм;
• Внешний диаметр - 5 мм;
• Высота. мм - 6;
• Ширина наружной обоймы (C) - 4 мм;
• Масса - 0.004 кг;
• Наружный диаметр (D) - 14 мм;
• Внутренний диаметр (d) - 5 мм;
• Ширина (высота) (B) - 6 мм;
• Угол наклона (α) - 13°;
• d (мм) Внутренний диаметр - 5;
• D (мм) Наружный диаметр - 14;
• m (кг) Масса - 0.004;
• В (мм) Ширина - 6;
• C (мм) Ширина наружного кольца - 4;

Пропускная способность:

• Динамическая грузоподъемность (C) - 3.4 кн;
• Статическая грузоподъемность (C0) - 17 кн;
• Co (kN) Грузоподъемность статическая - 17;
• C (kN) Грузоподъемность динамическая - 3.4;

Исходные данные для расчета:

• Удельный коэффициент динамической нагрузки K - 100 н/мм²;
• Удельный коэффициент статической нагрузки K0 - 500 н/мм²;

Производитель LS

LS — китайский производитель подшипников, специализирующийся на выпуске шарнирных подшипников, включая упорные, радиальные и радиально-упорные. Продукция компании известна высоким качеством, прочностью и длительным сроком службы. Подшипники LS применяются в различных отраслях промышленности, обеспечивая надежную и долговечную работу механизмов.

Классификация:

• Основной тип - шарнирный;
• Обозначение - ge5e;

Прочие характеристики:

• Размеры. мм - 5x14x6;
• Размер (dk) - 10 мм.;
• Размер (r1 min.) - 0.3 мм.;
• Уплотнение - нет;

Габаритные и посадочные размеры:

• Внутренний диаметр - 5 мм;
• Внешний диаметр - 14 мм;
• Высота. мм - 6;
• Ширина (высота) (B) - 6 мм.;
• Ширина наружной обоймы (C) - 4 мм.;
• Угол наклона (α) - 13°;
• Масса - 0.005 кг;
• Радиус наружней фаски - 0.3 мм.;

Пропускная способность:

• Грузоподъемность динамическая - 3.4 кн;
• Грузоподъемность статическая - 17 кн;

Производитель ROLEK

Компания ROLEK зарекомендовала себя на мировом рынке как один из авторитетных производителей качественных подшипников. История её успеха началась несколько десятилетий назад, когда небольшая инженерная мастерская превратилась в крупное промышленное предприятие. Со временем, соблюдая традиции высокого мастерства, компания развернула своё производство и сейчас занимает одну из лидирующих позиций на рынке подшипников. Используя инновационные технологии и стремясь к постоянному развитию, ROLEK обеспечивает потребности самых различных секторов промышленности, от автомобилестроения до аэрокосмической отрасли.

Габаритные и посадочные размеры:

• Внешний диаметр - 14 мм;
• Внутренний диаметр - 5 мм;
• Ширина - 6 мм;
• Масса - 0.004;
• r1.2 min - 0.3;
• C - 4;
• r3.4 min - 0.3;
