Подшипник скольжения GE 4 E

Производитель AST

AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик  прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.

Классификация:

• Основной тип - шарнирный;
• Обозначение - ge4e;

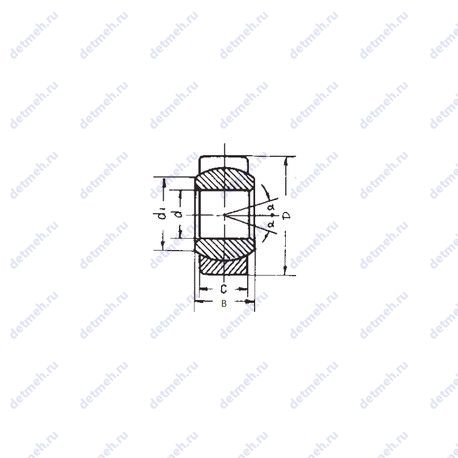

Габаритные и посадочные размеры:

• Внутренний диаметр - 4 мм;
• Внешний диаметр - 12 мм;
• Внешний диаметр - 12.0000 мм;
• Масса - 3;

Прочие характеристики:

• Тип подшипника - plain;
• Диаметр отверстия - 4.0000;
• Наружная ширина - 3.0000;
• Внутренняя ширина - 5.0000;
• Материал - 52100 chrome steel. or equivalent;
• Номинальная динамическая нагрузка - 2.000;
• Номинальная статическая нагрузка - 10.000;
• Spherical Diameter (dk or Dk) - 8.000;
• Max. shaft corner radius. or 45 deg. chamfer (ch1) - 0.300;
• Max. housing corner radius. or 45 deg. chamfer (ch) - 0.300;
• Mis-alignment Angle (a deg.) - 16;

Производитель FBJ

Японский производитель подшипников Fbj заполняет рынок высококачественной продукцией вот уже на протяжении 50 лет. Компания произвела много стандартных и специализированных типов шариковых и роликовых подшипников в соответствии с Японским промышленным стандартом (JIS) и Международной организацией по стандартизации (ISO). Продукция предлагает широкий спектр применения: нефтеперерабатывающие и химические предприятия, машиностроение, автомобилестроение, электроэнергетика, транспорт и т.д.

Классификация:

• Основной тип - шарнирный;
• Обозначение - ge4e;

Прочие характеристики:

• Размеры. мм - 4x12x5;
• Уплотнение - нет;
• Размер (d1) - 6 мм.;

Габаритные и посадочные размеры:

• Внутренний диаметр - 4 мм;
• Внешний диаметр - 12 мм;
• Высота. мм - 5;
• Ширина наружной обоймы (C) - 3 мм.;
• Масса - 0.003 кг;
• Ширина (высота) (B) - 5 мм.;
• Угол наклона (α) - 16°;

Пропускная способность:

• Грузоподъемность динамическая - 2 кн;
• Грузоподъемность статическая - 10 кн;

Производитель IKO

IKO   была   первой   компанией   в   Японии ,  которая   начала   технические   разработки   игольчатых   роликоподшипников . На сегодняшний день   это   ведущий   изготовитель   с   выдающимися   достижениями   в   этой   области .  В   отличие   от   стандартного   вращательного   способа   использования   подшипников ,  линейная   серия   расширила   область   применения   до   уровня   скользящих   устройств .  Абсолютно   новый   продукт   для   повышения   точности   направляющих .  IKO   уже   разработала   множество   продуктов ,  связанных   с   направляющими   звеньями   линейного   перемещения .  IKO   также   завоевала   репутацию   лидера   в   производстве   направляющих   линейного   перемещения .

Классификация:

• Основной тип - шарнирный;
• Обозначение - ge 4e;

Прочие характеристики:

• Размеры. мм - 4x12x5;
• Уплотнение - нет;
• Размер сопряженных деталей (Da max.) - 8;
• Размер сопряженных деталей (da min.) - 6;
• Размер сопряженных деталей (da max) - 6;
• Размер (r1 min.) - 0.3 мм.;
• Размер (r2 min.) - 0.3 мм.;
• Размер (dk) - 8 мм.;
• Размер сопряженных деталей (Da min) - 9.5;

Габаритные и посадочные размеры:

• Внутренний диаметр - 4 мм;
• Внешний диаметр - 12 мм;
• Высота. мм - 5;
• Ширина наружной обоймы (C) - 3 мм.;
• Масса - 0.003 кг;
• Ширина (высота) (B) - 5 мм.;
• Угол наклона (α) - 16°;

Пропускная способность:

• Грузоподъемность динамическая - 2.35 кн;
• Грузоподъемность статическая - 14.1 кн;

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

• Основной тип - шарнирный;
• Обозначение - ge4e, ge 4 e;

Прочие характеристики:

• Размеры. мм - 4x12x5;
• Грузоподъемность динамическая - 2.04 кн;
• Уплотнение - нет;
• Размер (r1 min.) - 0.3 мм;
• Размер (r2 min.) - 0.3 мм;
• Размер сопряженных деталей (da max) - 6.2;
• Размер сопряженных деталей (Da max.) - 10.7;
• Размер сопряженных деталей (ra max.) - 0.3;
• Размер сопряженных деталей (Da min) - 7.6;
• Размер сопряженных деталей (rb max.) - 0.3;
• Размер (b) - – мм.;
• Размер сопряженных деталей (da min.) - 5.5;
• Размер (b1) - – мм.;
• Размер (dk) - 8 мм.;
• Размер (M) - – мм.;

Габаритные и посадочные размеры:

• Внутренний диаметр - 4 мм;
• Внешний диаметр - 12 мм;
• Высота. мм - 5;
• Ширина наружной обоймы (C) - 3 мм.;
• Масса - 0.003 кг;
• Ширина (высота) (B) - 5 мм.;
• Угол наклона (α) - 16°;
• d (мм) Внутренний диаметр - 4;
• D (мм) Наружный диаметр - 12;
• m (кг) Масса - 0.003;
• В (мм) Ширина - 5;
• C (мм) Ширина наружного кольца - 3;

Пропускная способность:

• Грузоподъемность статическая - 10.2 кн;
• Co (kN) Грузоподъемность статическая - 10.2;
• C (kN) Грузоподъемность динамическая - 2.04;

Производитель LS

LS — китайский производитель подшипников, специализирующийся на выпуске шарнирных подшипников, включая упорные, радиальные и радиально-упорные. Продукция компании известна высоким качеством, прочностью и длительным сроком службы. Подшипники LS применяются в различных отраслях промышленности, обеспечивая надежную и долговечную работу механизмов.

Классификация:

• Основной тип - шарнирный;
• Обозначение - ge4e;

Прочие характеристики:

• Размеры. мм - 4x12x5;
• Размер (dk) - 8 мм.;
• Размер (r1 min.) - 0.3 мм.;
• Уплотнение - нет;

Габаритные и посадочные размеры:

• Внутренний диаметр - 4 мм;
• Внешний диаметр - 12 мм;
• Высота. мм - 5;
• Ширина (высота) (B) - 5 мм.;
• Ширина наружной обоймы (C) - 3 мм.;
• Угол наклона (α) - 16°;
• Масса - 0.003 кг;
• Радиус наружней фаски - 0.3 мм.;

Пропускная способность:

• Грузоподъемность динамическая - 2 кн;
• Грузоподъемность статическая - 10 кн;

Производитель ROLEK

Компания ROLEK зарекомендовала себя на мировом рынке как один из авторитетных производителей качественных подшипников. История её успеха началась несколько десятилетий назад, когда небольшая инженерная мастерская превратилась в крупное промышленное предприятие. Со временем, соблюдая традиции высокого мастерства, компания развернула своё производство и сейчас занимает одну из лидирующих позиций на рынке подшипников. Используя инновационные технологии и стремясь к постоянному развитию, ROLEK обеспечивает потребности самых различных секторов промышленности, от автомобилестроения до аэрокосмической отрасли.

Габаритные и посадочные размеры:

• Внешний диаметр - 12 мм;
• Внутренний диаметр - 4 мм;
• Ширина - 5 мм;
• Масса - 0.003;
• r1.2 min - 0.3;
• C - 3;
• r3.4 min - 0.3;
