Подшипник скольжения GE 10 C
Подшипник GE 10 C — это импортный шарнирный подшипник, обозначение основновного исполнения 10, размер 10*19*9 мм.
Отечественный аналог - ЕШС10.
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс GE — Метрический радиальный сферический подшипник скольжения
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

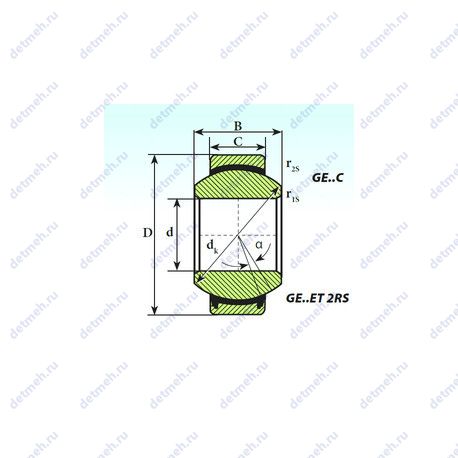

Таблица размеров и характеристик подшипника GE 10 C
Производитель AST+
AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.
Прочие характеристики:
- (Material) Outer Ring: carbon steel
- Inner ring: 52100 chrome steel. or equivalent
- Mis-alignment Angle (a deg.): 12
- Max. housing corner radius. or 45 deg. chamfer (ch): 0.300
- Max. shaft corner radius. or 45 deg. chamfer (ch1): 0.300
- Spherical Diameter (dk or Dk): 16.000
- Номинальная статическая нагрузка: 21.000
- Номинальная динамическая нагрузка: 8.600
- Внутренняя ширина: 9.0000
- Наружная ширина: 6.0000
- Диаметр отверстия: 10.0000
- Тип подшипника: standard
Габаритные и посадочные размеры:
- Масса: 11
- Внешний диаметр: 19.0000 мм
- Внешний диаметр: 19 мм
- Внутренний диаметр: 10 мм
Классификация:
- Обозначение: ge10c
- Основной тип: шарнирный
Производитель LS+
LS — китайский производитель подшипников, специализирующийся на выпуске шарнирных подшипников, включая упорные, радиальные и радиально-упорные. Продукция компании известна высоким качеством, прочностью и длительным сроком службы. Подшипники LS применяются в различных отраслях промышленности, обеспечивая надежную и долговечную работу механизмов.
Габаритные и посадочные размеры:
- Внешний диаметр: 19. мм
- Внутренний диаметр: 10. мм
- Высота. мм: 9
- Радиус наружней фаски: 0.3 мм.
- Масса: 0.011 кг
- Угол наклона (α): 12°
- Ширина наружной обоймы (C): 6 мм.
- Ширина (высота) (B): 9 мм.
Прочие характеристики:
- Размеры. мм: 10x19x9
- Уплотнение: нет
- Размер (r1 min.): 0.3 мм.
- Размер (dk): 16 мм.
Классификация:
- Обозначение: ge10c
- Основной тип: шарнирный
Пропускная способность:
- Грузоподъемность статическая: 21 кн
- Грузоподъемность динамическая: 8.6 кн
Производитель ISB+
ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.
Прочие характеристики:
- Размер (r2 min.): 0.3 мм.
- Размер (r1 min.): 0.3 мм.
- Размер (dk): 16 мм.
- Уплотнение: нет
- Размеры. мм: 10x19x9
Габаритные и посадочные размеры:
- Угол наклона (α): 11°
- Внутренний диаметр: 10 мм
- Масса: 0.011 кг
- Ширина наружной обоймы (C): 6 мм.
- Ширина (высота) (B): 9 мм.
- Высота. мм: 9
- Внешний диаметр: 19. мм
Пропускная способность:
- Грузоподъемность статическая: 21.6 кн
- Грузоподъемность динамическая: 8.65 кн
Классификация:
- Обозначение: ge 10 c
- Основной тип: шарнирный
Производитель SKF+
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Габаритные и посадочные размеры:
- Угол наклона (α): 12°
- C (мм) Ширина наружного кольца: 6
- В (мм) Ширина: 9
- m (кг) Масса: 0.012
- D (мм) Наружный диаметр: 19
- d (мм) Внутренний диаметр: 10
- Внутренний диаметр (d): 10 мм
- Наружный диаметр (D): 19 мм
- Масса: 0.012 кг
- Ширина наружной обоймы (C): 6 мм
- Высота. мм: 9
- Внешний диаметр: 10 мм
- Внутренний диаметр: 19 мм
- Ширина (высота) (B): 9 мм
Прочие характеристики:
- da min.: 11.5 мм
- rb max.: 0.3 мм
- Da max.: 17.6 мм
- dk: 16 мм
- Материальная константа KM: 1400
- Da min.: 15.2 мм
- Размеры. мм: 19x10x9
- Размер сопряженных деталей (ra max.): 0.3 мм
- Размер сопряженных деталей (da max): 13.2 мм
- Размер (r2 min.): 0.3 мм
- Размер (r1 min.): 0.3 мм
Пропускная способность:
- C (kN) Грузоподъемность динамическая: 8.65
- Co (kN) Грузоподъемность статическая: 21.6
- Статическая грузоподъемность (C0): 21.6 кн
- Динамическая грузоподъемность (C): 8.6 кн
Исходные данные для расчета:
- Удельный коэффициент статической нагрузки K0: 250 н/мм²
- Удельный коэффициент динамической нагрузки K: 100 н/мм²
Классификация:
- Обозначение: ge 10 c
- Основной тип: шарнирный
В таблице приведены основные размеры подшипника GE 10 C, технические характеристики и номинальные значения.
Аналоги подшипника GE 10 C
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| ГОСТ | ЕШС10 | 10 | 19 | 6 | ГОСТ |
| SKF | GE 10 C | 10 | 19 | 9 | ISO |
| ISB | GE 10 C | 10 | 19 | 9 | ISO |
| AST | GE 10 C | 10 | 19 | 9 | ISO |
| LS | GE 10 C | 10 | 19 | 9 | ISO |
Аналог подшипника GE 10 C — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
