Роликовый подшипник NUP 1864 ECMP

Подшипник NUP 1864 ECMP — это импортный роликовый радиальный цилиндрический подшипник, однорядный, обозначение основновного исполнения 1864, размер 320*400*38 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 320 мм
Наружный диаметр: 400 мм
Ширина: 38 мм
Масса: 11.68 кг

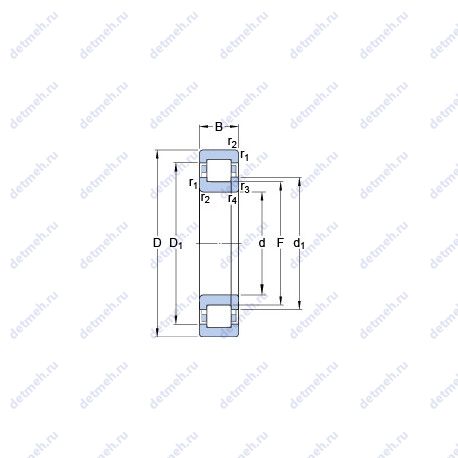

Подшипник NUP 1864 ECMP чертеж — Чертеж подшипника NUP 1864 ECMP

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NUP — Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо Суффикс MP — Механически обработанный сепаратор оконного типа из латуни

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника NUP 1864 ECMP

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

Расчетный коэффициент (kr) - 0.11;

Прочие характеристики:

r1.2 min. - 2.1 мм;
r3.4 min. - 1.5 мм;
Размер сопряженных деталей (db min) - 345 мм;
Da max. - 389 мм;
da min. - 321 мм;
F - 341 мм;
Размер (d1) - 349 мм;
Pu (N) Предел усталостной прочности - 60000;
Размеры. мм - 400x320x38;
Граничная нагрузка по усталости (Pu) - 60 кн;
Размер (D1) - 375.9 мм;
Размер сопряженных деталей (ra max.) - 2 мм;

Пропускная способность:

Номинальная частота вращения - 1600 об/мин;
Предельная частота вращения - 2400 об/мин;
Co (kN) Грузоподъемность статическая - 710;
C (kN) Грузоподъемность динамическая - 369;
Динамическая грузоподъемность (C) - 369 кн;
Статическая грузоподъемность (C0) - 710 кн;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 320;
D (мм) Наружный диаметр - 400;
m (кг) Масса - 11.7;
В (мм) Ширина - 38;
Наружный диаметр (D) - 400 мм;
Внутренний диаметр - 400 мм;
Внешний диаметр - 320 мм;
Высота. мм - 38;
Масса - 11.68 кг;
Внутренний диаметр (d) - 320 мм;
Ширина (высота) (B) - 38 мм;

Классификация:

Тела качения - шарики;
Обозначение - nup 1864 ecmp;
Основной тип - шариковый упорный;
Нагрузка - осевая;

В таблице приведены основные размеры подшипника NUP 1864 ECMP, технические характеристики и номинальные значения.

Таблица модификаций подшипника NUP 1864 ECMP

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
NJ1864	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	320	400	38	12
NU1864	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	320	400	38	11.7
NUP1864	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	320	400	38	12.3
NCF1864V	Бессепараторный подшипник.	320	400	38	10.6
SL18 1864	Специальный шариковый подшипник.	320	400	38	10.6
NU 1864 ECMP	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор оконного типа из латуни.	320	400	38	11

Модификации подшипника NUP 1864 ECMP - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
