Роликовый подшипник N 39/1320 MB

Подшипник N 39/1320 MB — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения N391320, размер 1320*1720*300 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 1320 мм
Наружный диаметр: 1720 мм
Ширина: 300 мм
Масса: 1900 кг

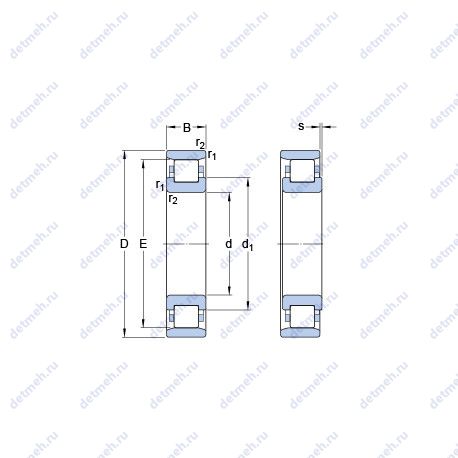

Подшипник N 39/1320 MB чертеж — Чертеж подшипника N 39/1320 MB

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс N — Однорядный цилиндрический роликовый подшипник, внутреннее кольцо имеет два борта, наружное - без бортов

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника N 39/1320 MB

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

s - 11.8 мм;
r1.2 min. - 7.5 мм;
Da min. - 1655 мм;
Da max. - 1692 мм;
da min. - 1348 мм;
E - 1640 мм;
Размер (d1) - 1452 мм;
Pu (N) Предел усталостной прочности - 1960000;
Размеры. мм - 1720x1320x300;
Граничная нагрузка по усталости (Pu) - 1960 кн;
Размер сопряженных деталей (da max) - 1630 мм;
Размер сопряженных деталей (ra max.) - 6 мм;

Пропускная способность:

Номинальная частота вращения - 220 об/мин;
Предельная частота вращения - 320 об/мин;
Co (kN) Грузоподъемность статическая - 34000;
C (kN) Грузоподъемность динамическая - 13200;
Динамическая грузоподъемность (C) - 13200 кн;
Статическая грузоподъемность (C0) - 34500 кн;

Исходные данные для расчета:

Расчетный коэффициент (kr) - 0.13;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 1320;
D (мм) Наружный диаметр - 1720;
m (кг) Масса - 1900;
В (мм) Ширина - 300;
Наружный диаметр (D) - 1720 мм;
Внутренний диаметр - 1720 мм;
Внешний диаметр - 1320 мм;
Высота. мм - 300;
Масса - 1900 кг;
Внутренний диаметр (d) - 1320 мм;
Ширина (высота) (B) - 300 мм;

Классификация:

Тела качения - шарики;
Обозначение - n 39/1320 mb;
Основной тип - шариковый упорный;
Нагрузка - осевая;

В таблице приведены основные размеры подшипника N 39/1320 MB, технические характеристики и номинальные значения.

Таблица модификаций подшипника N 39/1320 MB

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N39/1320	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	1320	1720	300	1900

Модификации подшипника N 39/1320 MB - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
