Роликовый подшипник N 39/1180 MB

Подшипник N 39/1180 MB — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения N391180, размер 1180*1540*272 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 1180 мм
Наружный диаметр: 1540 мм
Ширина: 272 мм
Масса: 1400 кг

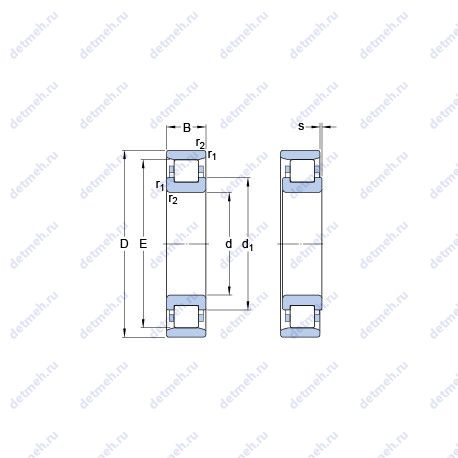

Подшипник N 39/1180 MB чертеж — Чертеж подшипника N 39/1180 MB

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс N — Однорядный цилиндрический роликовый подшипник, внутреннее кольцо имеет два борта, наружное - без бортов

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника N 39/1180 MB

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

s - 21.2 мм;
r1.2 min. - 7.5 мм;
Da min. - 1474 мм;
Da max. - 1512 мм;
da min. - 1208 мм;
E - 1466 мм;
Размер (d1) - 1299 мм;
Pu (N) Предел усталостной прочности - 1730000;
Размеры. мм - 1540x1180x272;
Граничная нагрузка по усталости (Pu) - 1730 кн;
Размер сопряженных деталей (da max) - 1458 мм;
Размер сопряженных деталей (ra max.) - 6 мм;

Пропускная способность:

Номинальная частота вращения - 200 об/мин;
Предельная частота вращения - 380 об/мин;
Co (kN) Грузоподъемность статическая - 29000;
C (kN) Грузоподъемность динамическая - 11200;
Динамическая грузоподъемность (C) - 11200 кн;
Статическая грузоподъемность (C0) - 29000 кн;

Исходные данные для расчета:

Расчетный коэффициент (kr) - 0.03;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 1180;
D (мм) Наружный диаметр - 1540;
m (кг) Масса - 1400;
В (мм) Ширина - 272;
Наружный диаметр (D) - 1540 мм;
Внутренний диаметр - 1540 мм;
Внешний диаметр - 1180 мм;
Высота. мм - 272;
Масса - 1400 кг;
Внутренний диаметр (d) - 1180 мм;
Ширина (высота) (B) - 272 мм;

Классификация:

Тела качения - шарики;
Обозначение - n 39/1180 mb;
Основной тип - шариковый упорный;
Нагрузка - осевая;

В таблице приведены основные размеры подшипника N 39/1180 MB, технические характеристики и номинальные значения.

Таблица модификаций подшипника N 39/1180 MB

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N39/1180	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	1180	1540	272	1400

Модификации подшипника N 39/1180 MB - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
