Роликовый подшипник N 28/1400 ECMP

Подшипник N 28/1400 ECMP — это импортный роликовый радиальный цилиндрический подшипник, однорядный, обозначение основновного исполнения N281400, размер 1400*1700*175 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 1400 мм
Наружный диаметр: 1700 мм
Ширина: 175 мм
Масса: 865 кг

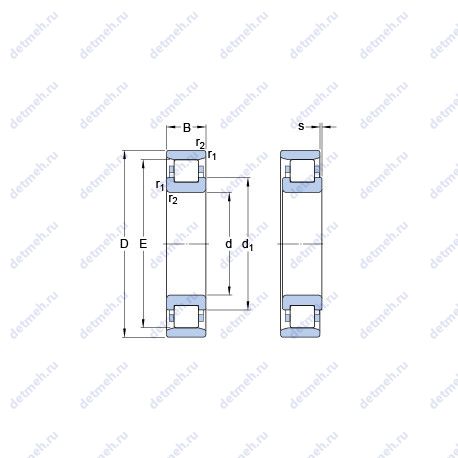

Подшипник N 28/1400 ECMP чертеж — Чертеж подшипника N 28/1400 ECMP

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс N — Однорядный цилиндрический роликовый подшипник, внутреннее кольцо имеет два борта, наружное - без бортов Суффикс MP — Механически обработанный сепаратор оконного типа из латуни

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника N 28/1400 ECMP

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

s - 16.2 мм;
r1.2 min. - 7.5 мм;
Da min. - 1647 мм;
Da max. - 1672 мм;
da min. - 1428 мм;
E - 1637 мм;
Размер (d1) - 1506 мм;
Pu (N) Предел усталостной прочности - 1040000;
Размеры. мм - 1700x1400x175;
Граничная нагрузка по усталости (Pu) - 1040 кн;
Размер сопряженных деталей (da max) - 1627 мм;
Размер сопряженных деталей (ra max.) - 6 мм;

Пропускная способность:

Номинальная частота вращения - 220 об/мин;
Предельная частота вращения - 360 об/мин;
Co (kN) Грузоподъемность статическая - 18300;
C (kN) Грузоподъемность динамическая - 6600;
Динамическая грузоподъемность (C) - 6600 кн;
Статическая грузоподъемность (C0) - 18300 кн;

Исходные данные для расчета:

Расчетный коэффициент (kr) - 0.07;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 1400;
D (мм) Наружный диаметр - 1700;
m (кг) Масса - 860;
В (мм) Ширина - 175;
Наружный диаметр (D) - 1700 мм;
Внутренний диаметр - 1700 мм;
Внешний диаметр - 1400 мм;
Высота. мм - 175;
Масса - 865 кг;
Внутренний диаметр (d) - 1400 мм;
Ширина (высота) (B) - 175 мм;

Классификация:

Тела качения - шарики;
Обозначение - n 28/1400 ecmp;
Основной тип - шариковый упорный;
Нагрузка - осевая;

В таблице приведены основные размеры подшипника N 28/1400 ECMP, технические характеристики и номинальные значения.

Таблица модификаций подшипника N 28/1400 ECMP

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N28/1400	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	1400	1700	175	860

Модификации подшипника N 28/1400 ECMP - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
