Шариковый подшипник FBSA 208/QFC

Подшипник FBSA 208/QFC — это импортный шариковый упорный подшипник, обозначение основновного исполнения 208, размер 40*165*106 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 40 мм
Наружный диаметр: 165 мм
Ширина: 106 мм
Масса: 9.7 кг

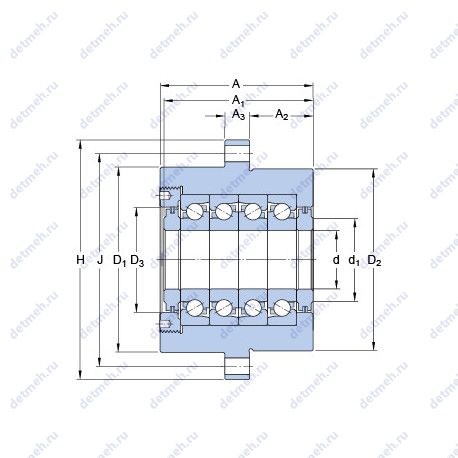

Подшипник FBSA 208/QFC чертеж — Чертеж подшипника FBSA 208/QFC

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс F — Механически обработанный сепаратор из стали или специального чугуна

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника FBSA 208/QFC

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Момент трения при преднатяге класса A - 0.424 нм;
Преднатяг класса A - 6800 н;
Преднатяг класса B - 13600 н;
A - 106 мм;
A1 - 102.74 мм;
A2 - 43.5 мм;
A3 - 17 мм;
D2 - 124 мм;
Момент трения при преднатяге класса B - 0.92 нм;
Сквозное отверствие под крепежные болты Н - 11.4 мм;
Начальный диаметр отверстий крепежных болтов J - 146 мм;
Половина диаметра картриджа без фланца J1 - 64 мм;
Pu (N) Предел усталостной прочности - 8300;
Размеры. мм - 40x165x106;
Граничная нагрузка по усталости (Pu) - 8.3 кн;
H - 165 мм;
Размер (D1) - 128 мм;
Размер (d1) - 55 мм;
D3 - 66 мм;

Пропускная способность:

Статическая осевая жесткость при преднатяге класса A - 2260 н/мкм;
Статическая осевая жесткость при преднатяге класса B - 2880 н/мкм;
Максимальная частота вращения при преднатяге класса A - 3150 об/мин;
Co (kN) Грузоподъемность статическая - 224;
C (kN) Грузоподъемность динамическая - 69.275;
Динамическая грузоподъемность (C) - 69.3 кн;
Статическая грузоподъемность (C0) - 224 кн;
Максимальная частота вращения в воздушно-масляной смазке - 1575 мм/мин;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 40;
m (кг) Масса - 9.7;
Внутренний диаметр (d) - 40 мм;
Внутренний диаметр - 40 мм;
Внешний диаметр - 165 мм;
Высота. мм - 106;
Масса - 9.7 кг;

Классификация:

Тела качения - шарики;
Обозначение - fbsa 208/qfc, fbsa 208/ qfc;
Основной тип - шариковый упорный;
Нагрузка - осевая;

В таблице приведены основные размеры подшипника FBSA 208/QFC, технические характеристики и номинальные значения.

Таблица модификаций подшипника FBSA 208/QFC

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
208	Основное исполнение.	40	80	18	0.394
Q208	Шариковый упорный подшипник.	40	80	18	0.45
208W	Только для внутреннего и наружного колец. Максимальная грузоподъемность, паз для ввода шариков.	40	80	18	0.413
208К	Только для внутреннего и наружного колец.	40	80	18	0.376
US208	Шариковый упорный подшипник.	40	80	18	0.6
N 208	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	40	80	18	400
N208E	Шариковый упорный подшипник.	40	80	18	0.366
CS208	Шариковый упорный подшипник.	40	80	18	0.37
SB208	Шариковый упорный подшипник.	40	80	34	0.6
UC208	Шариковый упорный подшипник.	40	80	49.2	0.64
SA208	Шариковый упорный подшипник.	40	80	27	0.6
UK208	Шариковый упорный подшипник.	40	80	34	0.58
FD208	Шариковый упорный подшипник.	40	80	30.2	0.6
208-Z	Только для внутреннего и наружного колец. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника.	40	80	18	0.39
NA208	Игольчатый роликовый подшипник с размерами по ISO 15.	40	80	42.8	0.78
RB208	Шариковый упорный подшипник.	40	80	49.2	0.78
ER208	Шариковый упорный подшипник.	40	80	49.2	0.81
ES208	Шариковый упорный подшипник.	40	80	43.7	0.65
NH208	Шариковый упорный подшипник.	40	80	18	0.433
EX208	Шариковый упорный подшипник.	40	80	56.3	0.78
QJ 208	Шариковый подшипник с четырех-точечным контактом.	40	80	18	0.45
QJF208	Шариковый упорный подшипник.	40	80	18	0.394
SUC208	Шариковый упорный подшипник.	40	80	49.2	0
BNT208	Шариковый упорный подшипник.	40	80	18	0.383
W208PP	Широкий, однорядный с одинаковой внутренней и внешней шириной. Контактные уплотнения с двух сторон у опорных роликов.	40	80	30.18	0.63
NU208K	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Коническое внутреннее отверстие, конусность 1:12.	40	80	18	0.4
SA208F	Механически обработанный сепаратор из стали или специального чугуна.	40	80	30.2	0.75
MUC208	Шариковый упорный подшипник.	40	80	49.2	0.62
BL 208	Узел плавающих подшипников..	40	80	18	0.394
NU 208	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	40	80	18	0.369
NJ208E	Шариковый упорный подшипник.	40	80	18	0.382
CEX208	Шариковый упорный подшипник.	40	80	56.3	0.78
NU208E	Шариковый упорный подшипник.	40	80	18	0.384
CES208	Шариковый упорный подшипник.	40	80	43.7	0.65
CUC208	Шариковый упорный подшипник.	40	80	21	0.64
CUS208	Шариковый упорный подшипник.	40	80	18	0.48
208-2Z	Только для внутреннего и наружного колец. Защитные металлические шайбы типа Z с двух сторон подшипника.	40	80	18	0.39
208 NR	Только для внутреннего и наружного колец. Канавка во внешнем кольце, но без стопорного кольца.	40	80	18	0.39
NF208E	Шариковый упорный подшипник.	40	80	18	0.382
NJ208R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	40	80	18	0.384

Модификации подшипника FBSA 208/QFC - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
