Шариковый подшипник BTW 45 CTN9/SP

Подшипник BTW 45 CTN9/SP — это импортный шариковый упорно-радиальный подшипник, двойной, обозначение основновного исполнения 45, размер 45*75*38 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 45 мм
Наружный диаметр: 75 мм
Ширина: 38 мм
Масса: 0.532 кг

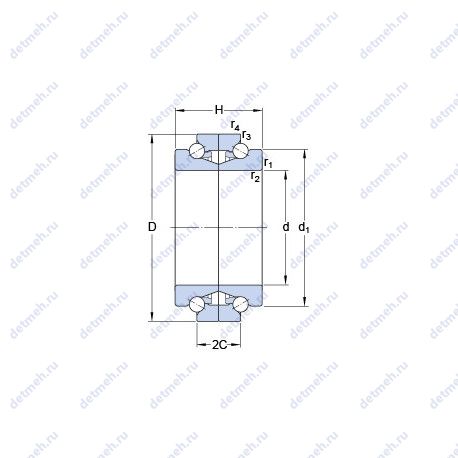

Подшипник BTW 45 CTN9/SP чертеж — Чертеж подшипника BTW 45 CTN9/SP

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс BTW — Стандартные двойные упорно-радиальные шарикоподшипники. Суффикс TN9 — Литой сепаратор из стекло-наполненного полиамида Суффикс SP — Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики

Таблица размеров и характеристик подшипника BTW 45 CTN9/SP

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер сопряженных деталей (ra max.) - 1 мм;
2C - 19 мм;
Преднатяг - 390 н;
количество смазки Gref - 3.1 cm;
da min. - 56 мм;
rb max. - 0.3 мм;
Da max. - 71 мм;
Da min. - 69.9 мм;
r3.4 min. - 0.3 мм;
r1.2 min. - 1 мм;
Размер (d1) - 62.5 мм;
H - 38 мм;
Граничная нагрузка по усталости (Pu) - 2.6 кн;
Размеры. мм - 45x75x38;

Пропускная способность:

Статическая осевая жесткость - 513 н/мкм;
Максимальная частота вращения в воздушно-масляной смазке - 12000 мм/мин;
Максимальная частота вращения в консистентной смазке - 9500 об/мин;
Статическая грузоподъемность (C0) - 54 кн;
Динамическая грузоподъемность (C) - 22.1 кн;

Классификация:

Нагрузка - осевая;
Основной тип - шариковый упорный;
Обозначение - btw 45 ctn9/sp;
Тела качения - шарики;

Габаритные и посадочные размеры:

Внутренний диаметр (d) - 45 мм;
Наружный диаметр (D) - 75 мм;
Масса - 0.532 кг;
Высота. мм - 38;
Внешний диаметр - 75 мм;
Внутренний диаметр - 45 мм;

В таблице приведены основные размеры подшипника BTW 45 CTN9/SP, технические характеристики и номинальные значения.
